9. (多选)如图 8 所示，这是一款迷你台灯扇，它既可以照明又可以吹风且互不影响。由于扇叶转动时和空气之间发生摩擦起电现象，长时间使用后扇叶会吸附很多灰尘。下列说法错误的是(AB)

A.我们常说的“打开开关”是指断开开关
B.有一次，闭合一个开关，发光二极管和电动机都同时工作，说明这两个用电器在电路中是串联的
C.扇叶和灰尘可能带异种电荷
D.台灯扇中的发光二极管是由半导体材料制成的

答案： AB

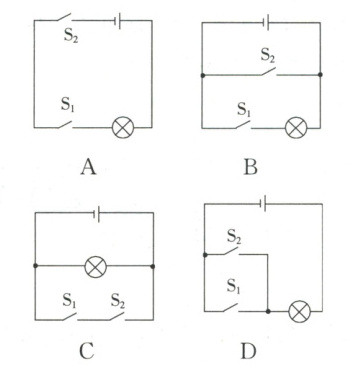

10. 汽车驾驶室内的遮阳板和镜灯如图 9 所示，研究发现遮阳板和镜子移门相当于开关 $S_1$ 和 $S_2$。下翻遮阳板并打开镜子移门(相当于闭合开关 $S_1$ 和 $S_2$)，镜灯亮；关闭镜子移门或向上折遮阳板(相当于断开开关 $S_2$ 或 $S_1$)，镜灯灭。下列电路设计符合要求的是(A)

答案： A

11. 如图 10 所示，左、右两灯分别代表小汽车的左、右转向灯，开关 S 控制左、右两盏转向灯，且开关往左闭合左灯亮，往右闭合右灯亮。请根据题意用笔画线代替导线完成实物图的连接。

答案：

12. 根据如图 11 所示的实物电路，在虚线框中画出对应的电路图。

答案：
