《2025年作业本江西教育出版社九年级物理上册教科版》

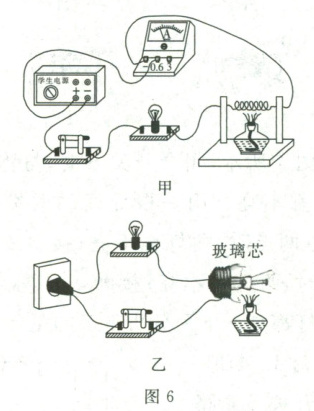

7. (多选)有两个实验：如图 6 甲所示，用酒精灯加热金属丝，加热过程中电流表示数逐渐变小；如图 6 乙所示，将灯丝断开的玻璃芯加热到红炽状态时，灯泡将发光。下列描述这两个实验现象的说法正确的是(BC)

A.加热金属丝会使其电阻变小
B.加热使玻璃芯由绝缘体变成了导体
C.图甲所示实验说明导体的电阻受温度影响，图乙所示实验说明绝缘体在一定条件下能转化成导体
D.不加热时，这两个实验的电路在闭合开关后都没有电流

答案： BC

8. 在图 7 中的“〇”里填上电流表或电压表符号，使开关闭合后各电路元件能正常工作。

答案： 从左到右依次为 V、A、V。

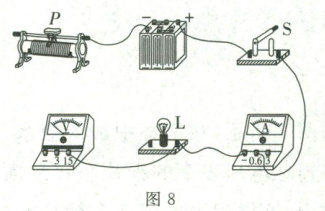

9. 在如图 8 所示的电路中，有两根导线尚未连接，请用笔画线代替导线将电路连接完整。要求：(1) 电压表测灯泡两端的电压；(2) 闭合开关，当滑动变阻器的滑片 $P$ 向右移动时，电流表的示数变大。

答案： 由于电压表测灯泡两端电压，应与灯泡并联，故将电压表“-”接线柱与灯泡左端接线柱相连。
当滑片$P$向右移动时电流表示数变大，此时滑动变阻器接入电路的电阻需变小，将滑动变阻器右下端接线柱与灯泡右端接线柱相连。
综上，连接电压表“-”接线柱与灯泡左端接线柱，滑动变阻器右下端接线柱与灯泡右端接线柱 。

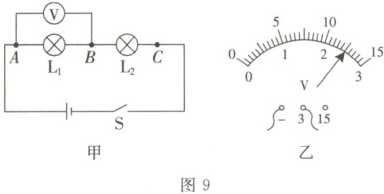

10. “探究串联电路的电压关系”的实验电路如图 9 甲所示。
(1) 为了使探究得出的结论具有普遍意义，$L_1$、$L_2$ 应该选择不同(选填“相同”或“不同”)规格的小灯泡。
(2) 小明根据电路图（图 9 甲）连接电路，闭合开关前，发现电压表的指针指在零刻度线的左侧，出现这种现象的原因是电压表未调零。
(3) 正确连接后，闭合开关，发现电压表示数为零，则小灯泡的故障可能是L1短路（或L2断路）(写出一种故障即可)。
(4) 在测 $L_2$ 两端的电压时，小明为了节省时间，采用以下方法：电压表所接的 $A$ 接点、$B$ 接点都不动，只需拧下两只小灯泡并交换位置。小明用上述方法能否测出 $L_2$ 两端的电压？答：能（选填“能”或“不能”）。

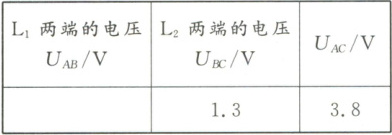

(5) 测出 $AB$、$BC$、$AC$ 间的电压并记录在下面表格中，其中 $AB$ 间的电压大小如图 9 乙所示，其示数为2.5 $V$。小明分析实验数据得出结论：串联电路的总电压等于各用电器两端的电压之和。此实验在设计方案上存在的不足之处是只进行了一次实验，结论具有偶然性。

答案：
(1)不同
(2)电压表未调零
(3)L1短路（或L2断路）
(4)能
(5)2.5；只进行了一次实验，结论具有偶然性
