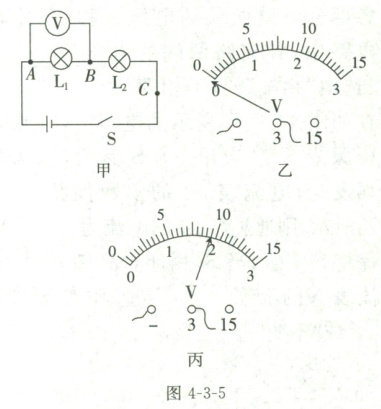

7. 小明和小红在探究串联电路中电压的特点时，设计了如图4-3-5甲所示的电路，电源电压为$3 V$。
(1)连接电路时，开关应断开。小明发现电压表出现如图4-3-5乙所示的情况，原因是电压表正负接线柱接反了。
(2)排除故障后，闭合开关$S$，电压表的示数如图4-3-5丙所示，此时灯$L_1$两端的电压为1.9V。
(3)在测灯$L_2$两端的电压时，为了节省时间，小红让电压表所接的$B$接点不动，只断开$A$接点，并把接线改接到$C$接点上。这个方法不能（选填“能”或“不能”）测出灯$L_2$两端的电压，原因是电压表正负接线柱接反了。

答案：
(1)断开；电压表正负接线柱接反了
(2)1.9
(3)不能；电压表正负接线柱接反了
