《2025年课堂作业武汉出版社九年级物理上册人教版》

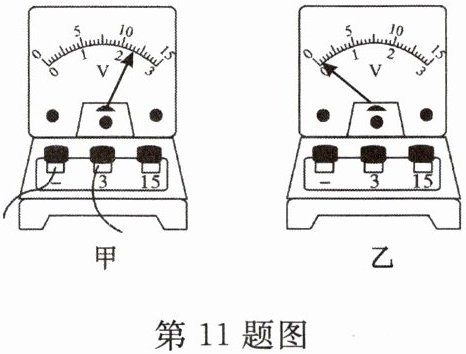

11. 如图，图甲中电压表的分度值为 ______V，读数为 ______V；若使用前出现如图乙所示的情况，则下一步操作是 ______。

答案： 0.1 2.3 将电压表指针调零

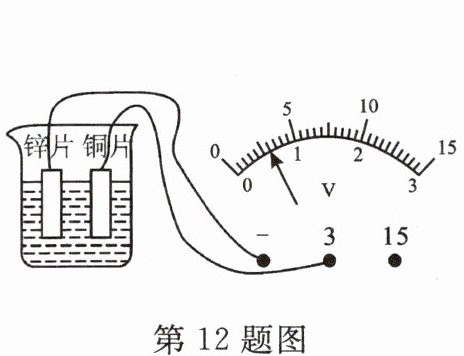

12. 如图，在烧杯中加入盐水，然后将连在电压表上的铜片和锌片插入盐水中，这样就制成了一个盐水电池。观察电压表的接线情况和指针偏转可知：锌片是盐水电池的 ______极，电池的电压为 ______V。

答案： 负 0.6

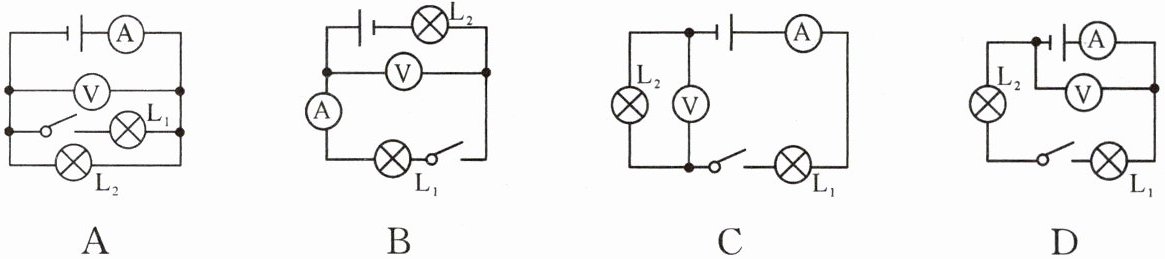

13. 如图，与实物图一致的电路图是( )。

A
B
C
D

答案： B

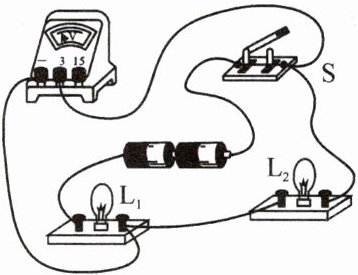

14. 如图，电路中电压表测量的是( )。

A.灯L₁两端的电压
B.灯L₂两端的电压
C.电源两端的电压
D.开关S两端的电压

答案： B
