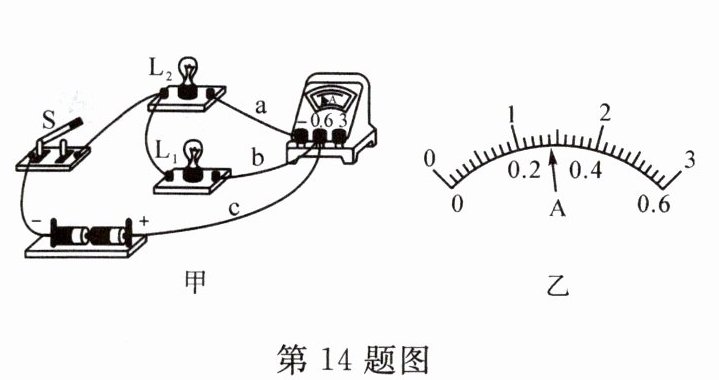

14.图甲是用电流表测量电流的实物连接图﹐请按要求回答下列问题。
(1)图甲中电流表测量的是通过灯泡______的电流。
(2)如果电流表的示数如图乙所示﹐则电流表测出的电流为______A。
(3)如果要用电流表测通过$L_1、$$L_2$的总电流﹐且只允许移动一根导线﹐应将导线______(选填“a”“b”或“c”)的右端接在电流表的______(选填“负”“0.６”或“3”)接线柱上。

答案：
(1)L₂　
(2)0.28　
(3)b　负

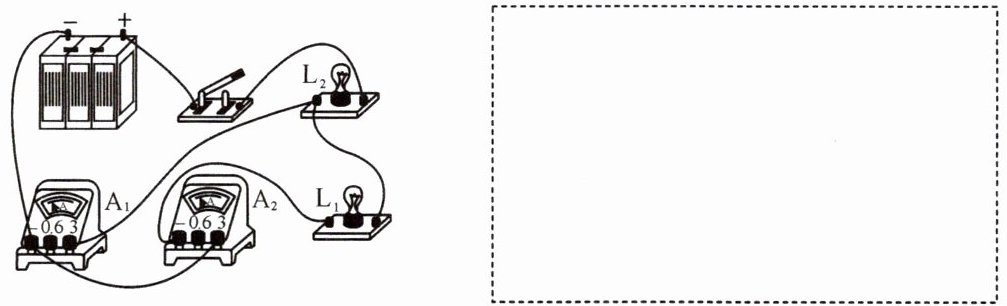

15.在“用电流表测电流”的实验中﹐某同学连接的电路如图所示。

(1)闭合开关﹐观察到灯泡$L_1$和$L_2$的发光情况：______。
(2)针对上述现象﹐该电路存在的问题：______。

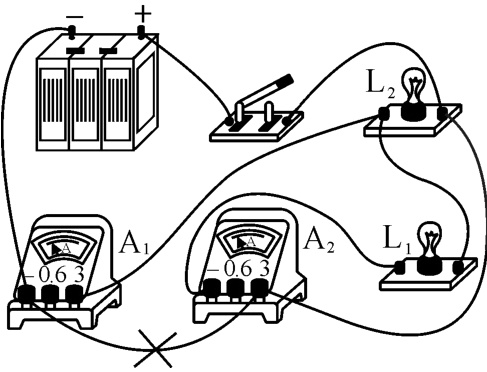

(3)请在原图上只改动一根导线﹐使两个电流表分别测干路和支路的电流。(要求：在需改动的导线上画“×”﹐用笔将改动后的导线画出﹐导线不许交叉。)
(4)在虚线框中画出改正后的电路图。

答案：

(1)L₂发光,L₁不发光　
(2)L₁被短路,且电流表A₂的正、负接线柱接反　
(3)　
(4)
