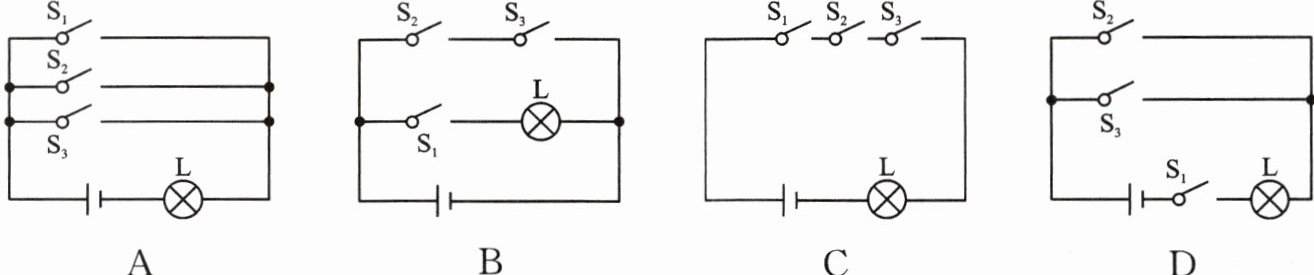

4. 2024年9月，某公司发布了全球首款三折叠屏手机，为手机市场注入了新鲜血液。该款手机可通过指纹开关S₁、密码开关S₂、人脸识别开关S₃中的任何一种方式成功解锁。若用灯泡L发光模拟手机解锁成功，则符合要求的模拟电路是（ ）。
（四个电路图选项：
A：电源正极分三支，分别连接S₁、S₂、S₃，三支汇合后连接灯泡L，L另一端到电源负极；
B：电源正极连接S₂，S₂另一端连接S₃，S₃另一端分两支，一支连接S₁和灯泡L串联后到电源负极，另一支直接到电源负极；
C：电源正极连接S₁，S₁另一端连接S₂，S₂另一端连接S₃，S₃另一端连接灯泡L，L另一端到电源负极；
D：电源正极连接S₂和S₃并联，并联后连接S₁，S₁另一端连接灯泡L，L另一端到电源负极）
A　　B　　C　　D

答案： A

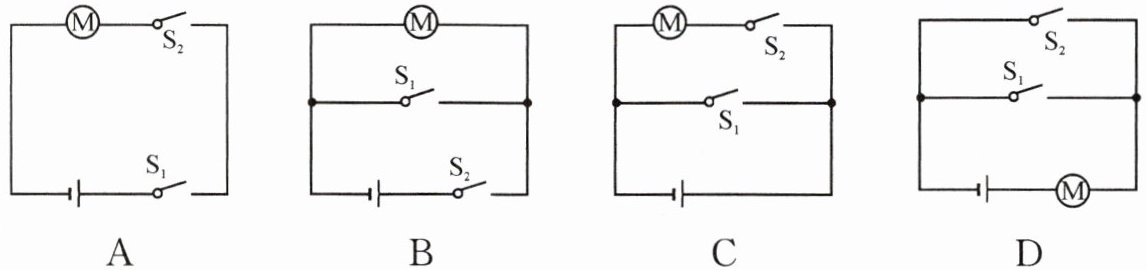

5. 在乘坐火车、高铁、飞机时，经常需要通过双重身份验证才能进入，乘客需要刷一下身份证，然后完成人脸识别，当两种信息完全吻合后验证成功，电动门自动打开放行。若每次认证相当于一个开关，信息符合相当于开关闭合，下列能满足双重身份验证条件的电路是（ ）。
（四个电路图选项：
A：电源正极连接S₁，S₁另一端连接电动机M和S₂串联，串联后到电源负极；
B：电源正极连接S₂，S₂另一端分两支，一支连接S₁后到电源负极，另一支连接电动机M后到电源负极；
C：电源正极分两支，一支连接S₁后到电源负极，另一支连接电动机M和S₂串联后到电源负极；
D：电源正极连接电动机M，M另一端分两支，一支连接S₁后到电源负极，另一支连接S₂后到电源负极）
A　　B　　C　　D

答案： A

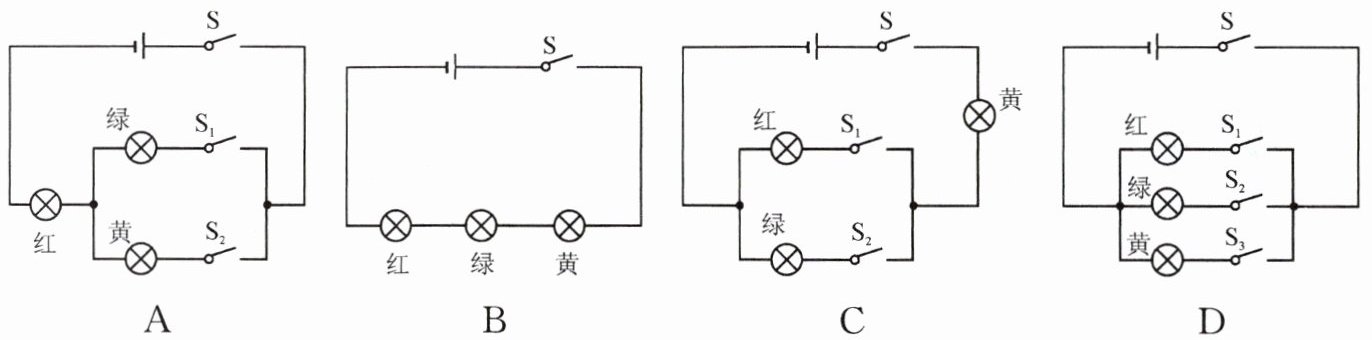

6. 交通路口要遵守“红灯停，绿灯行，黄灯也要等一等”的规则，使用小灯泡、电池、开关和导线来模拟路口的交通信号灯，要求红、绿、黄灯可独立发光。如图所示的电路图设计中符合题意的是（ ）。
（四个电路图选项：
A：电源正极连接总开关S，S另一端分三支，分别连接S₁（控制绿灯）、S₂（控制黄灯）、红灯（直接连接），三支汇合后到电源负极；
B：电源正极连接总开关S，S另一端连接红灯、绿灯、黄灯串联，串联后到电源负极；
C：电源正极连接总开关S，S另一端分两支，一支连接S₁（控制红灯）后到电源负极，另一支连接S₂（控制绿灯）和黄灯串联后到电源负极；
D：电源正极连接总开关S，S另一端分三支，分别连接S₁（控制红灯）、S₂（控制绿灯）、S₃（控制黄灯），每个开关分别与对应的灯串联后到电源负极）
A　　B　　C　　D

答案： D

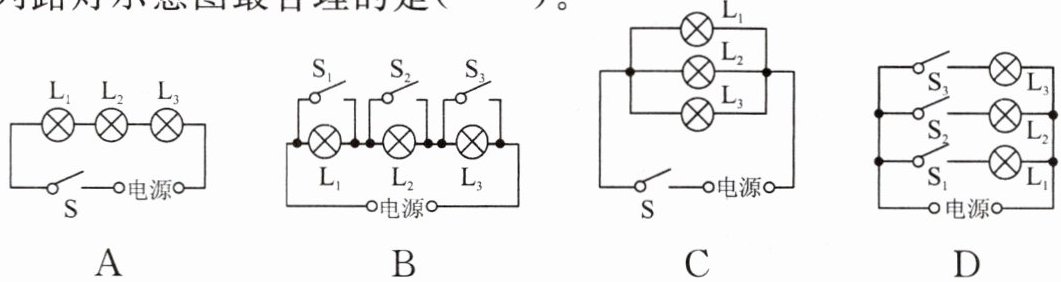

7. 目前，某城市有15万余盏路灯已全部实现由光感应系统控制，这样就能避免光线太暗时路灯无法及时照明。如果用开关表示某一区域的光感应控制系统，则下列路灯示意图最合理的是（ ）。
（四个电路图选项：
A：电源连接总开关S，S另一端连接L₁、L₂、L₃串联后到电源另一端；
B：电源一端连接三个并联的路灯L₁、L₂、L₃，每个路灯串联一个开关S₁、S₂、S₃，并联后连接电源另一端；
C：电源连接总开关S，S另一端连接L₁、L₂、L₃并联后到电源另一端；
D：电源一端连接三个开关S₁、S₂、S₃，每个开关分别与对应的路灯L₁、L₂、L₃串联，串联后并联到电源另一端）
A　　B　　C　　D

答案： C
