《2025年课堂作业武汉出版社九年级物理上册人教版》

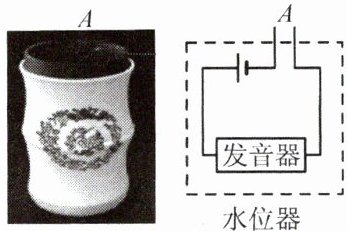

4. 小明同学设计并制作了一个“盲人水杯”，其工作原理如图所示。杯中近杯口处A点是水位器的两个金属触点，当杯中的水位达到A位置时，水位器会发出音乐声，表示水已盛满。杯口处的两个金属触点的作用相当于（ ）。


A.导线
B.开关
C.用电器
D.电源

答案： B

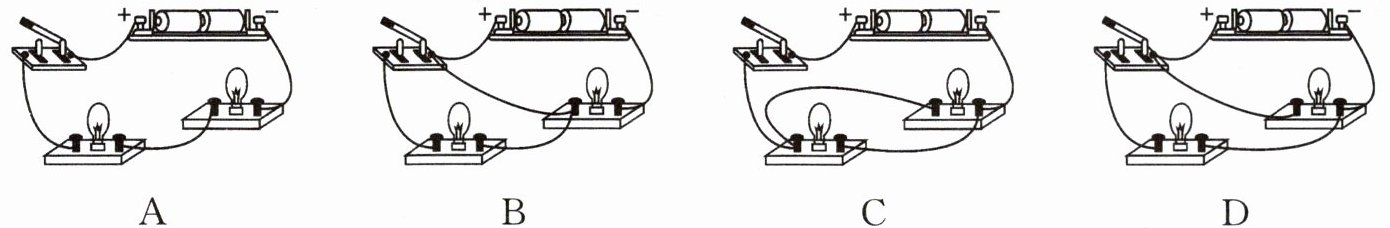

5. 下图所示的电路中，有一只灯泡被短接的是（ ）。


A.
B.
C.
D.

答案： B

6. 关于下面四幅图所反映的电流或电路现象，下列说法正确的是（ ）。


A.图甲中，摩擦起电过程创造了电荷
B.图乙中，验电器的工作原理是异种电荷相互吸引
C.图丙中，同时亮起的路灯之间的连接方式是并联
D.图丁中，加油站的静电释放器是由绝缘体制成的

答案： C

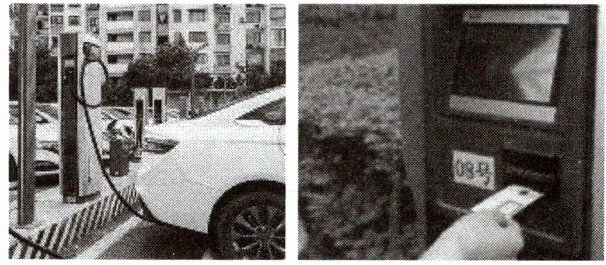

7. 下图是电动汽车充电时的情景。小明发现只有将电卡插入电槽中，充电桩才会给电动汽车内的蓄电池充电，下列说法正确的是（ ）。


A.电卡相当于该充电电路中的导线
B.蓄电池相当于该充电电路中的电源
C.充电时，车内蓄电池将电能转化为化学能
D.充满电的电动汽车驶离充电桩的过程中，车内蓄电池将电能转化为机械能

答案： C

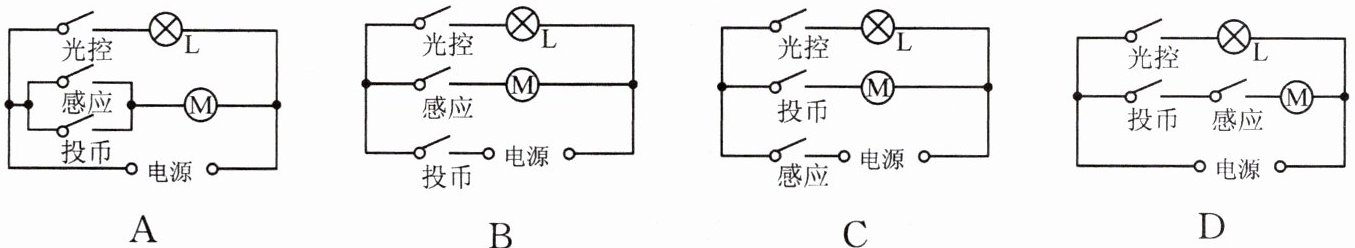

8. 现在，很多小区都安装了自动售水机。售水机既可以通过刷卡闭合“感应开关”，接通供水电机取水，也可以通过投币闭合“投币开关”，接通供水电机取水；光线较暗时“光控开关”自动闭合，接通灯泡提供照明。以下简化电路符合要求的是（ ）。


A.
B.
C.
D.

答案： A
