《2025年课堂作业武汉出版社九年级物理上册人教版》

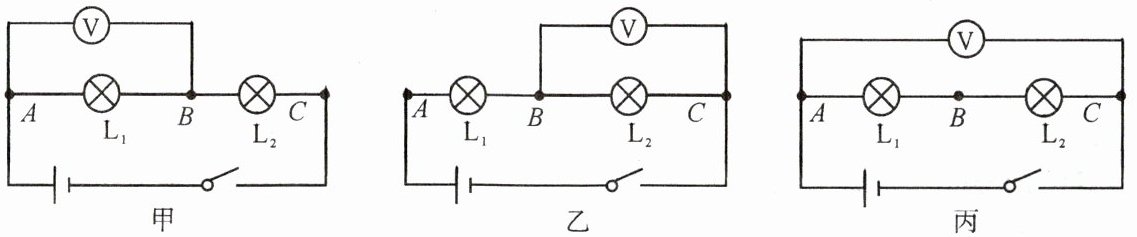

8. 在“探究串联电路电压大小的关系”实验中,某同学分别测出图中AB、BC、AC三处的电压大小。为了进一步探究串联电路的电压规律,他下一步的操作应该是( )。
A. 更换电压表,再次测量AB、BC、AC三处的电压大小
B. 改变开关的位置,再次测量AB、BC、AC三处的电压大小
C. 换用不同规格的灯泡,再次测量AB、BC、AC三处的电压大小
D. 将图中两只灯泡位置对调,再次测量AB、BC、AC三处的电压大小

答案： C

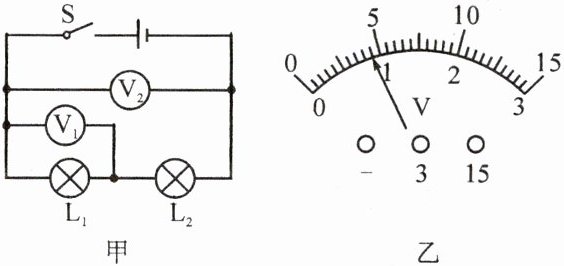

9. 在图甲的电路中,当开关S闭合后,两个电压表的指针偏转至表盘的同一位置,如图乙,则通过$L_1和L_2$的电流和两端电压之比分别为( )。

A.1∶1 1∶4
B.1∶1 1∶5
C.1∶5 1∶4
D.5∶1 1∶5

答案： A

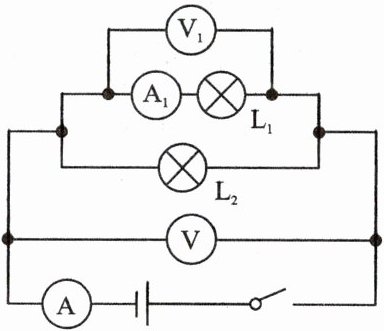

10. 如图所示电路中,开关闭合后两灯发光,以下说法正确的是( )。

A.电压表V的示数一定等于$V_1$的示数
B.电压表V的示数一定大于$V_1$的示数
C.电流表A的示数一定等于$A_1$的示数
D.电流表A的示数一定等于$A_1$的示数的2倍

答案： A

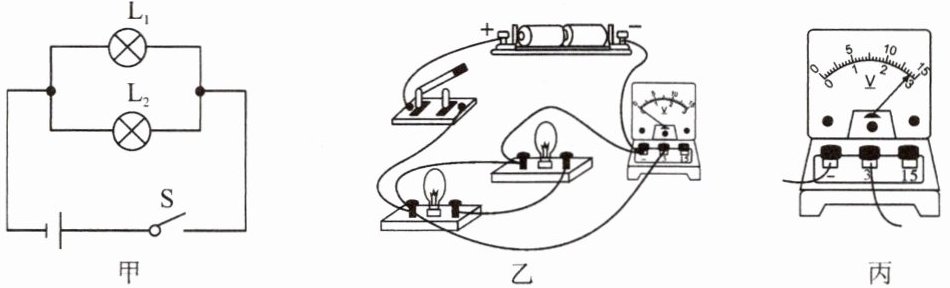

11. 某同学根据图甲所示的电路图探究并联电路各支路用电器两端电压与电源两端电压的关系。
(1)实验中应选择规格______(选填“相同”或“不相同”)的小灯泡$L_1$、$L_2$连接电路。

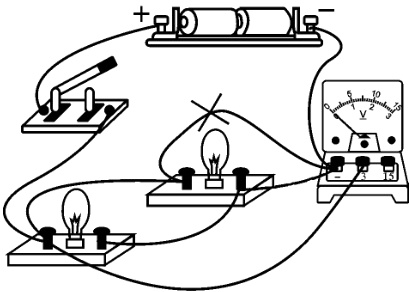

(2)为了测量电源两端的电压,他连接了如图乙所示的电路。该同学接错了一根导线,请你在这根导线上打“×”,并补画出正确的那根导线。
(3)正确连接电路后,该同学测出小灯泡$L_1和L_2$两端的电压分别是2.6 V和2.7 V,测量电源两端的电压时,电压表示数如图丙所示,则电源两端的电压是______V。分析数据发现三次测量值有差异,该同学认为是由以下三种原因造成的,其中合理的是______(填序号)。
①测量电压有误差
②小灯泡亮度不同
③电压表没有选择合适的量程

答案：

(1)不相同
(2)
(3)2.8　①
