13. 瑞瑞同学对“串联电路的电压规律”进行探究,实验步骤如下。

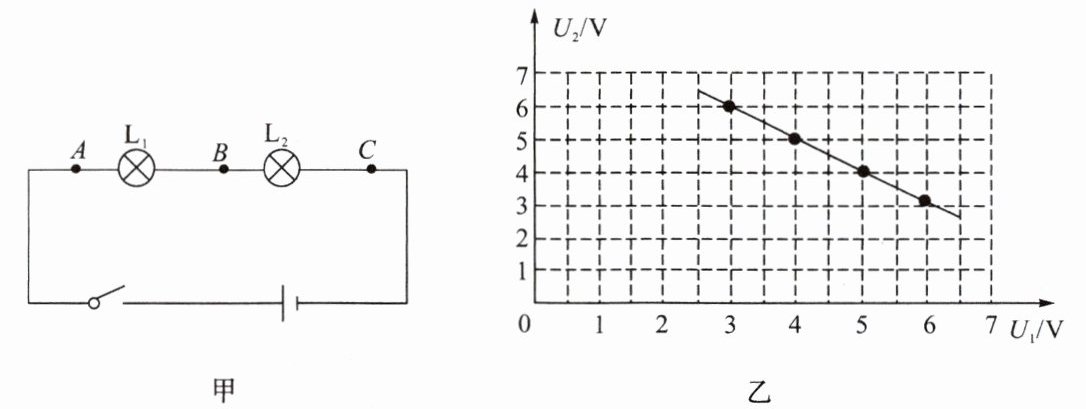

①按图甲所示的电路图连接电路。
②闭合开关,用电压表测出$L_1$两端的电压。
③在测$L_2$两端的电压时,瑞瑞同学为了节省实验时间,采用以下方法：电压表所接的B接点不动,只断开A接点,并改接到C接点上。
④测出AC间的电压。
(1)瑞瑞的实验中明显错误的步骤是第______步,理由是______。
(2)改进方法后,测出AB、BC、AC间的电压记录在表格中。设AB、BC间的电压分别为$U_1和U_2$,根据实验数据绘制了电压$U_2随电压U_1$变化的图像,如图乙所示,请你根据该图像写出电压$U_2和U_1$的关系式：$U_2$＝______。

答案：
(1)③　测$L_{2}$两端的电压时,电流从电压表负接线柱流入,从正接线柱流出(或测$L_{2}$两端的电压时,电压表的正、负接线柱接反)
(2)$9(V)-U_{1}$
