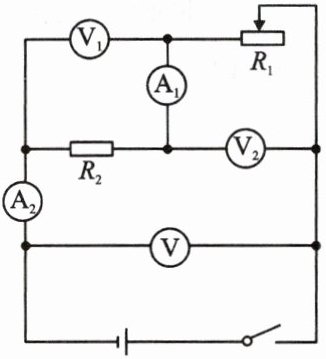

12. 如图,电阻器和滑动变阻器的连接方式是 联,电流表$A_1$和$A_2$通过的电流 (选填“相等”或“不相等”)。电压表V测量 两端的电压,示数为U；电压表$V_1$测量 两端的电压,示数为$U_1；$电压表$V_2$测量 两端的电压示数为$U_2,$则U、$U_1、$$U_2$之间的等量关系式为 。

答案： 串 相等 电源 R₂ R₁
U=U₁+U₂

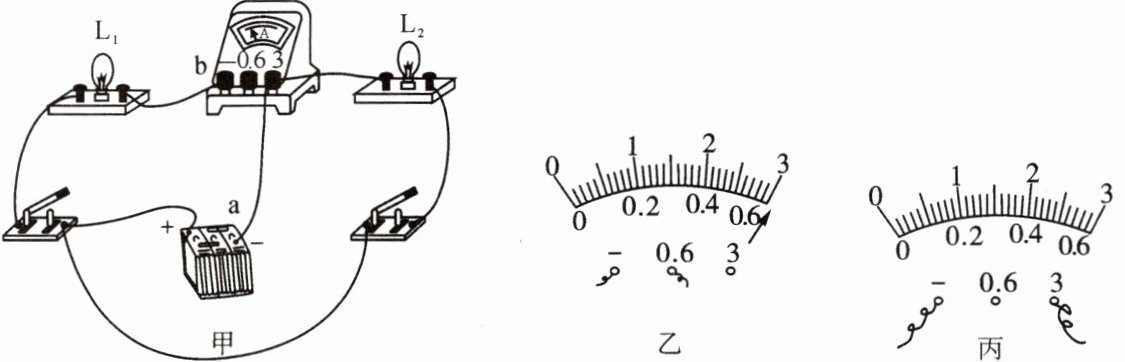

13. 某同学用如图甲所示的电路来测量通过灯泡$L_1$的电流。

甲 乙 丙
(1)在图甲中,电流表连接的错误是 。
(2)现要测灯泡$L_2$的电流,但只允许变动原图中一根导线的一个端点的接线位置,应如何改动？ 。
(3)某同学在使用电流表测量通过某一灯泡的电流的实验中,闭合开关后,发现电流表的指针偏转到图乙所示的位置,于是他立即断开开关,则：
①测量时产生这种现象的原因是 。
②该同学为了完成实验,下一步应该采取的措施是 。

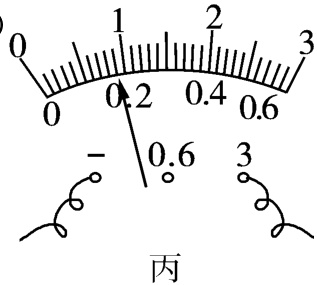

(4)改正错误后,该同学再闭合开关,发现指针的读数是0.9 A,请你在图丙中画出指针的位置。

答案：

(1)电流表的正、负接线柱接反了
(2)将导线a改接到电流表的“-”接线柱
(3)①电流表所选量程太小 ②将电流表改接大量程
(4)
