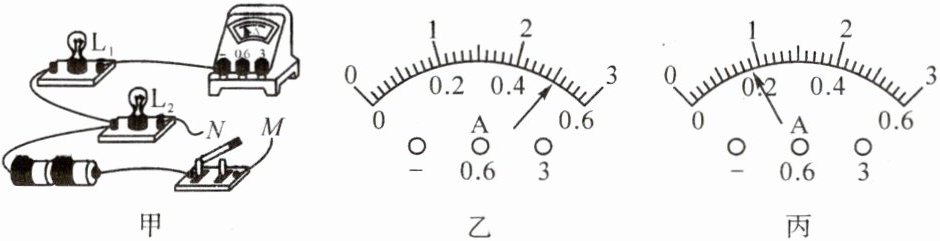

15. 如图甲，用电流表测量电流。

(1)若将导线M、N两端都接到电流表“0.6”的接线柱上，此时电流表的示数如图乙所示，则电流表测的是通过哪盏灯的电流？大小是多少？
(2)将导线M、N两端如何连接，才能使电流表的示数最大？若此时，电流表的示数如图丙所示，则两次电流表示数相减，可得通过哪盏灯的电流？大小是多少？

答案：
(1)测的是通过L₁的电流,大小为0.5 A
(2)M接电流表的"3"接线柱,N接电流表的负接线柱;可得通过L₂的电流,电流大小为0.4 A。
