《2025年课堂作业武汉出版社九年级物理上册人教版》

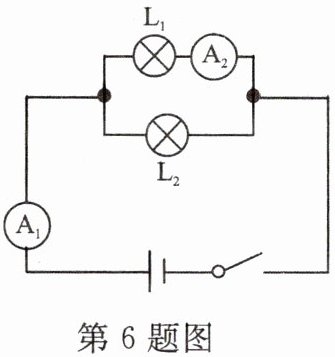

6. 如图，闭合电路中的开关，灯泡$L_1$和$L_2$均发光，$A_1$和$A_2$为两个相同的电流表，且两个表指针指向同一位置(未超量程)，通过灯泡$L_1$和$L_2$的电流之比为( )。


A.1∶1
B.5∶1
C.1∶4
D.4∶1

答案： C

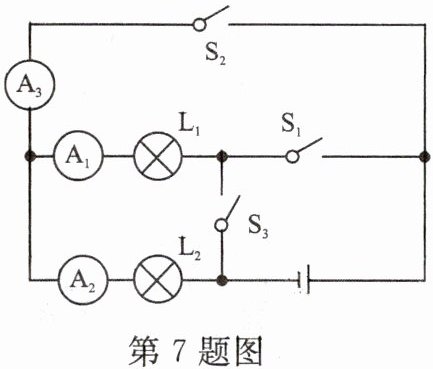

7. 如图所示的电路中，各元件连接完好，下列描述错误的是( )。


A.当$S_1$闭合、$S_2$和$S_3$都断开时，若电流表$A_1$的示数为1 A，则通过$L_2$的电流也为1 A
B.当$S_2$和$S_3$闭合、$S_1$断开时，电流表$A_1$和$A_2$示数可能不相等
C.若将$S_1$、$S_2$和$S_3$同时闭合，电流表$A_3$可能会因为电路短路而烧坏
D.当$S_1$和$S_2$闭合、$S_3$断开时，电路中只有一个灯泡发光，且电流表$A_2$和$A_3$示数一定相等

答案： C

8. 在“探究串联电路中的电流”实验中，某同学用电流表分别测出下图中a、b、c三处的电流大小。为进一步探究a、b、c三处的电流大小有什么关系，他下一步的操作应该是( )。


A.将电源两极对调，再次测量a、b、c三处的电流
B.改变开关S的位置，再次测量a、b、c三处的电流
C.将图中两个灯泡位置对调，再次测量a、b、c三处的电流
D.换用不同规格的灯泡，再次测量a、b、c三处的电流

答案： D

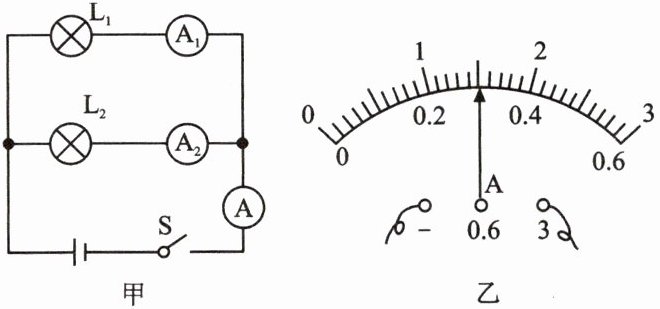

9. 如图甲所示的电路，闭合开关S后，两个灯泡都能发光，图乙为电流表A指针的位置，电流表$A_2$的读数是0.6 A，下列分析正确的是( )。


A.灯泡$L_1$和$L_2$串联
B.电流表$A_1$的读数是0.9 A
C.通过灯泡$L_2$的电流为1.1 A
D.通过灯泡$L_1$的电流为0.25 A

答案： B
