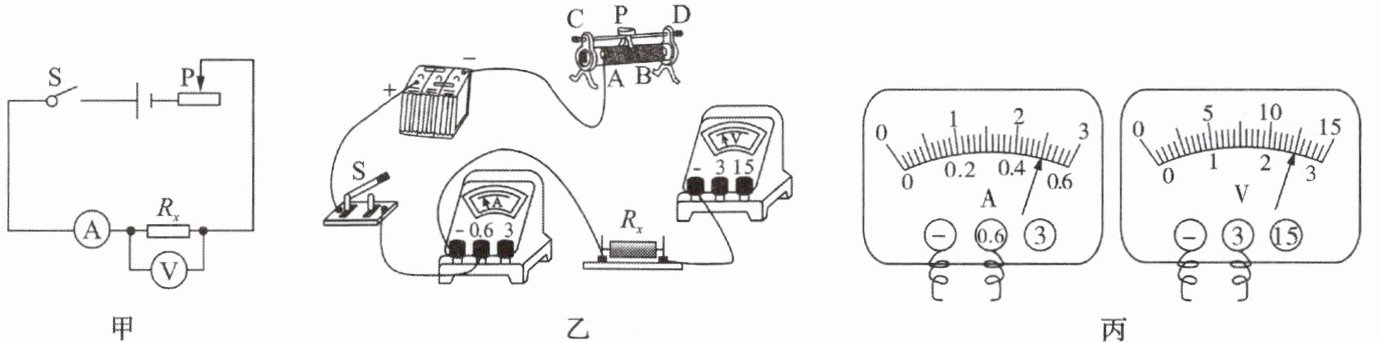

12. 如图，电源电压为6V，图甲为用伏安法测电阻的电路图，图乙为连接不完整的实物图。
（1）对照电路图甲，将图乙中未连接部分连接起来。
（2）闭合开关前，图乙中滑动变阻器的滑片P应位于________（选填“A”或“B”）接线柱，可以起到________的作用。
（3）实验操作中，如果出现电流表示数为0，电压表示数较大的现象，其原因可能是（ ）。
A. 电流表的正、负接线柱接反
B. 电阻$R_{x}$发生了短路
C. 电阻$R_{x}$发生了断路
D. 把滑动变阻器下端两接线柱连入电路
（4）实验过程中，某次电流表和电压表的示数如图丙所示，此时电流表的示数为________，电压表的示数为________，测得的$R_{x}=$________。
（5）此实验要多次测量电阻值，最后求电阻值的平均值，其目的是________。

答案：
(1)图略
(2)B 保护电路
(3)C
(4)0.5 A 2.5 V 5 Ω
(5)减小误差
