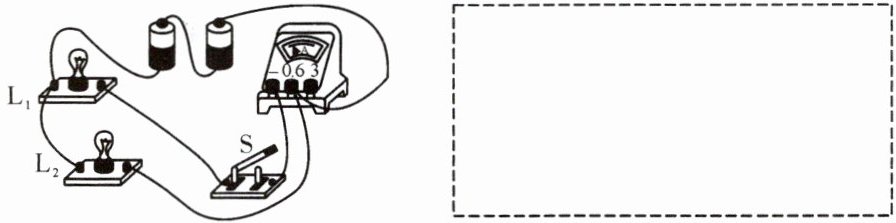

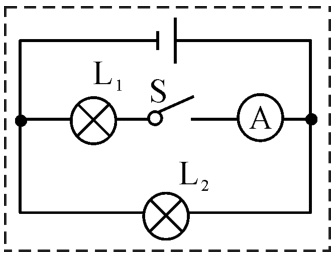

4. 按如图所示的实物图,在虚线框中画出对应的电路图。
□

答案：

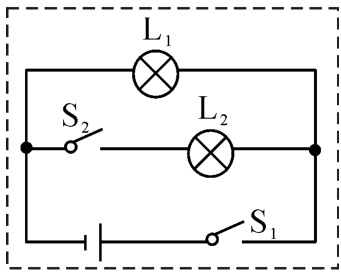

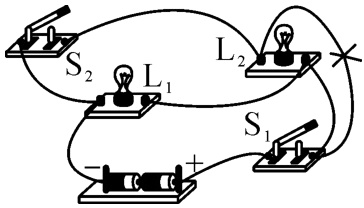

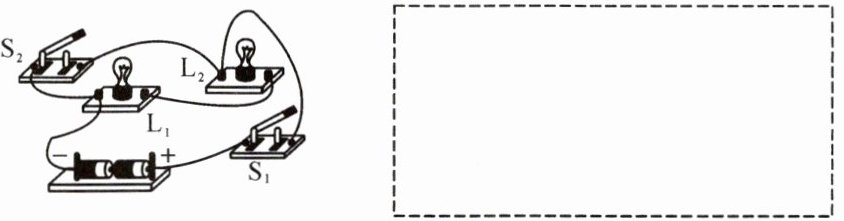

5. 请只改动图中一根导线的连接位置,在需要改动的导线上画“×”,然后画出这根导线,改动后的连接位置使它满足以下要求,并在虚线框中画出对应的电路图。
(1)开关$S_1$断开时$,L_1、$$L_2$都不发光。
(2)只闭合$S_1$时$,L_1$发光$,L_2$不发光。
$(3)S_1、$$S_2$都闭合时$,L_1、$$L_2$都发光。
□

答案：

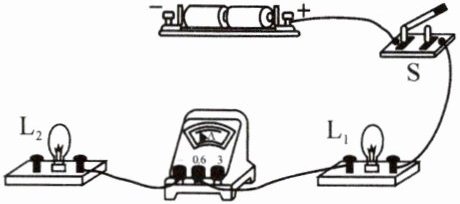

6. 请在图中用笔画线代替导线将电路连接完整。要求：两灯并联,开关S同时控制两盏灯泡。

答案：

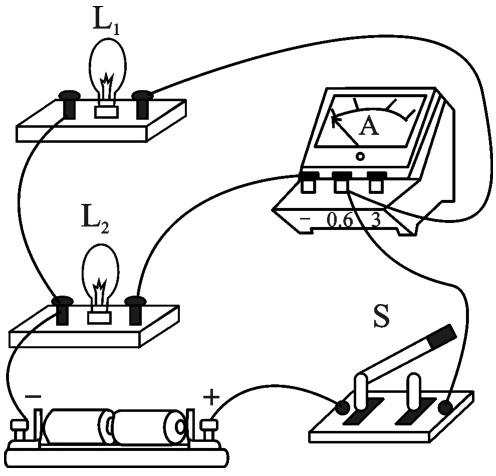

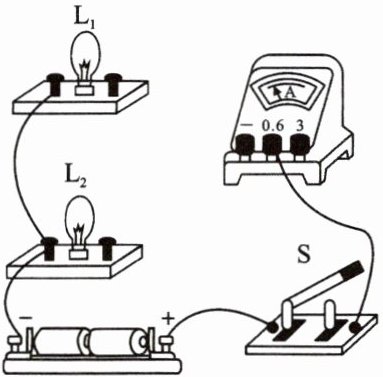

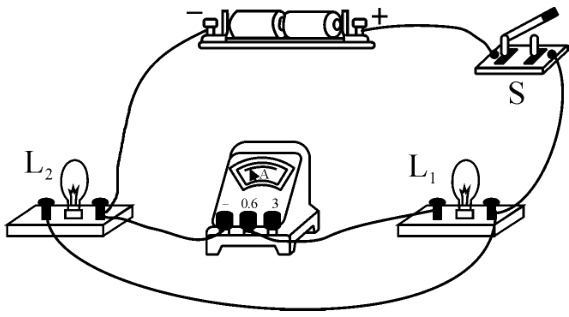

7. 在如图所示的电路中,有两根导线尚未连接,请用笔画线代替导线补上。补上后要求：闭合开关S后,灯$L_1$和$L_2$都能发光,且电流表只测量通过灯$L_2$的电流。

答案：
