《2025年课堂作业武汉出版社九年级物理上册人教版》

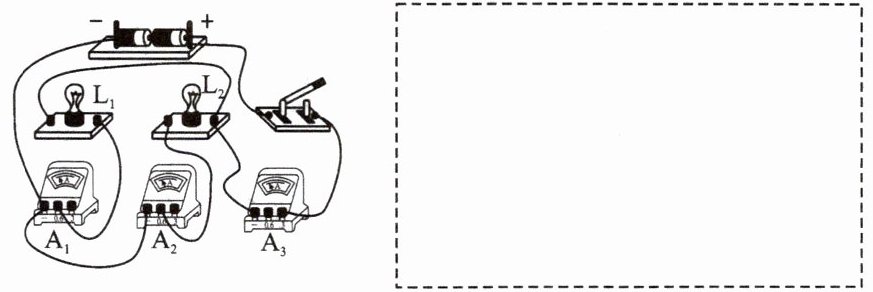

19. 请根据如图所示的实物图，在虚线框中画出对应的电路图。

________

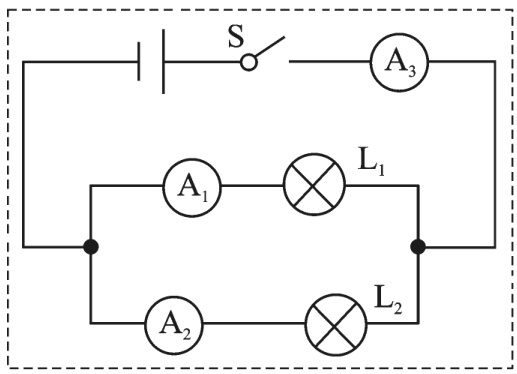

答案：

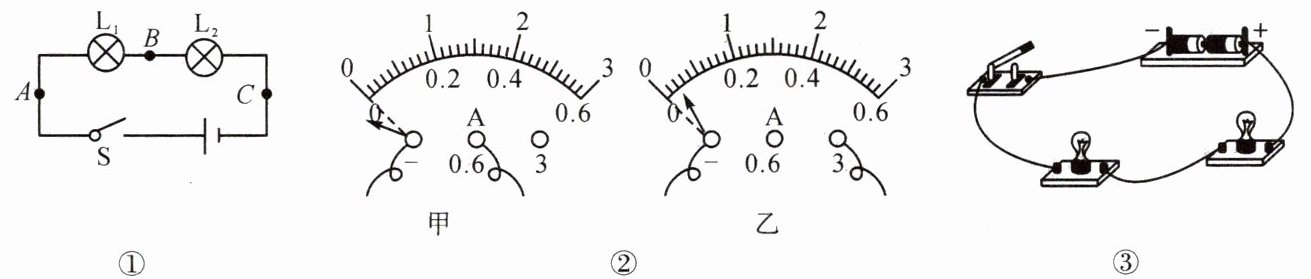

20. 图①是小明探究串联电路电流规律的实验电路图。

（1）小明选择两个小灯泡的规格最好应该是________（选填“相同”或“不相同”）的。
（2）小明在实验时把一个开关和两个小灯泡连接后，刚将线路两端接到电源两极，L₂就亮了，但L₁没亮。他在实验操作中的不当之处：________；实验时L₁没亮的原因可能是________（填序号）。
A. 通过灯L₁的电流比L₂的电流小
B. 灯L₁的灯丝断了
C. 灯L₁灯座处可能短路了
D. 灯L₁靠近电源负极
（3）下表是小明实验中测得的三组数据，由表格数据可得出结论：________。
| 序号 | A点电流I/A | B点电流I/A | C点电流I/A |
|------|------------|------------|------------|
| 1 | 0.3 | 0.3 | 0.3 |
| 2 | 0.4 | 0.4 | 0.4 |
| 3 | 0.2 | 0.2 | 0.2 |
（4）甲、乙两同学在做实验时，闭合开关前，电流表的指针均指在零刻度处，当闭合开关试触时，发现电流表指针摆动分别出现了如图②中甲、乙所示的两种情况。请分析他们在电流表的使用上分别存在什么问题。（均填在横线上）
甲：________；乙：________。
（5）小明同学实验结束后，把两个小灯泡串联接入如图③所示电路中，研究串联电路的特点。
①开关闭合并且两灯都发光时，取下其中一个灯，可观察到________。
A. 另一个灯熄灭
B. 另一个灯如与电源正极相连，仍亮
C. 另一个灯如与电源负极相连，仍亮
②在正常工作的串联电路中再串联一个小灯，闭合开关后，则________。
A. 原灯的亮度变暗
B. 原灯的亮度变亮
C. 原灯的亮度不变
D. 会造成短路

答案：
(1)不相同　
(2)连接电路时开关没有断开　C　　
(3)串联电路中电流处处相等
(4)电流表正、负接线柱接反了　　电流表量程选择过大　
(5)①A　②A
