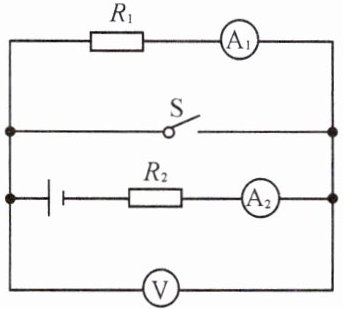

7. 如图，电路中$R_{1}$大于$R_{2}$，电源电压保持不变。当开关S从闭合到断开时，电路中电流表$A_{2}$的示数将________，电压表V的示数将________。（均选填“变大”“变小”或“不变”）

答案： 变小 变大

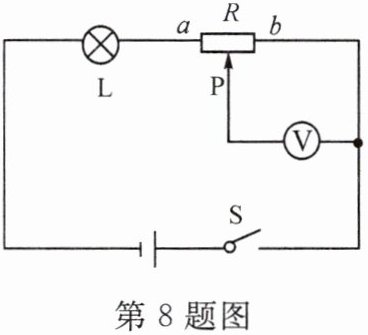

8. 如图，电路中开关闭合后，滑动变阻器从左向右滑动的过程中，灯泡的亮度________（选填“变亮”“变暗”或“不变”），电压表的示数将________（选填“增大”或“变小”）。

答案： 不变 变小

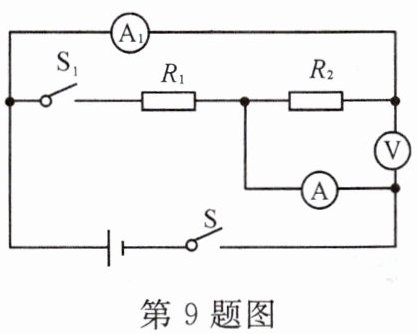

9. 如图，电源电压不变，先闭合开关S，待电路稳定后再闭合开关$S_{1}$，电流表A的示数________，电压表V的示数________，电流表$A_{1}$的示数________。（均选填“变大”“变小”或“不变”）

答案： 变大 不变 不变

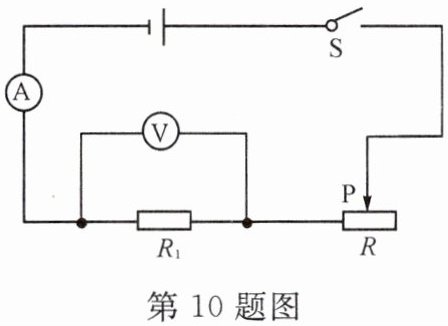

10. 小明用如图所示电路测量定值电阻$R_{1}$的阻值，操作步骤如下：
（1）闭合开关S，调节R，读出电流表和电压表的示数分别为0.50 A、2.5 V。
（2）再调节R两次，使电流表和电压表的示数先后分别为0.40 A、2.0 V和0.30 A、1.4 V。
（3）断开开关，计算得出所测电阻的阻值$R_{1}=$________Ω。（结果保留一位小数）

答案：
(3)4.9

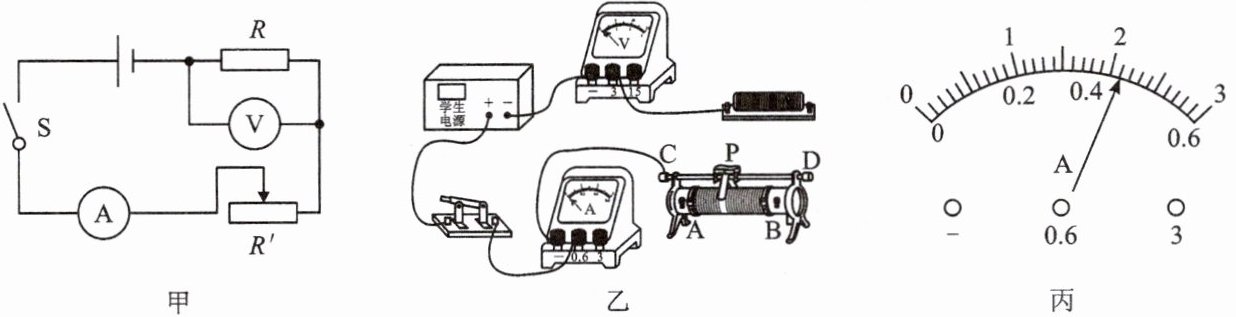

11. 某实验小组利用如图甲所示的电路测量待测电阻R的阻值，电源电压保持3V不变，滑动变阻器$R'$的铭牌上标有“20Ω 0.5 A”的字样，实验数据记录如表所示。
|实验次数|1|2|3|
|----|----|----|----|
|U/V|1.0|1.5|2.0|
|I/A|0.20|0.30| |
（1）请根据图甲把图乙所示的实物电路连接完整。
（2）正确连接电路后，进行第3次实验时，电流表示数如图丙所示，为________A。该待测电阻的阻值为________Ω（结果保留一位小数）。
（3）第1次和第2次实验时通过滑动变阻器的电流之比为________。
（4）实验完成后，该小组同学又取来10Ω、15Ω、20Ω的定值电阻，并利用该电路探究电流与电阻的关系。为使所有电阻都能完成实验，在不改变电路连接的情况下，定值电阻两端电压不能小于________V。

答案：
(1)图略
(2)0.42 4.9
(3)2∶3
(4)1.5
