《2025年课堂作业武汉出版社九年级物理上册人教版》

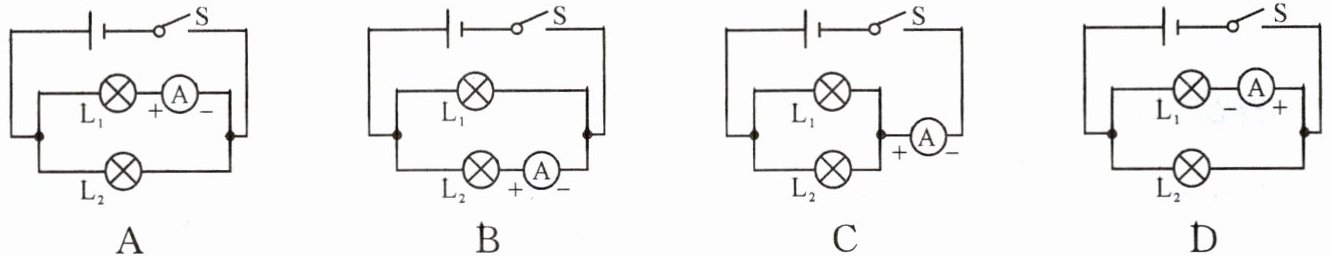

2.如图所示的电路中,用电流表能测出通过灯$L_2$中的电流﹐其中正确的电路是( )
A
B
C
D

答案： B

3.关于电流表的使用﹐下列说法错误的是( )

A.使用前﹐如果电流表指针没有指在零刻度线上﹐要先进行调零
B.读数时﹐视线应与刻度盘垂直
C.被测电流不得超过电流表的最大测量值
D.电流表可以与被测电路并联

答案： D

4.用电流表测某一电路中的电流﹐如选用0~0.６A 的量程﹐测得的电流为0.１8 A﹐如选用0~3 A 的量程﹐测得的电流为0.２A﹐那么该电路中的电流应为( )

A.0.２A
B.0.１8 A
C.0.１9 A
D.以上都不对

答案： B

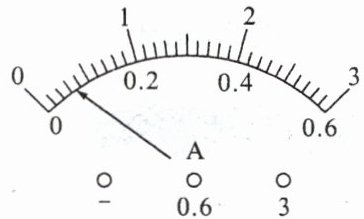

5.小明在练习使用电流表时﹐当用0~3 A 的量程试触时﹐指针的位置如图所示﹐则下一步的实验操作是( )


A.直接接入“3 A”接线柱﹐然后读数
B.直接接入“0.６A”接线柱﹐然后读数
C.断开开关﹐接入“3 A”接线柱﹐闭合开关后读数
D.断开开关﹐接入“0.６A”接线柱﹐闭合开关后读数

答案： D

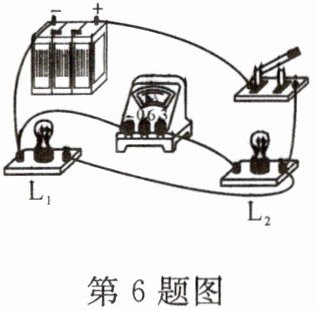

6.如图所示的电路中﹐电流表测量的是( )

A.通过灯$L_1$的电流
B.通过灯$L_2$的电流
C.通过灯$L_1$和灯$L_2$的电流之和
D.电源供给电路的总电流

答案： B

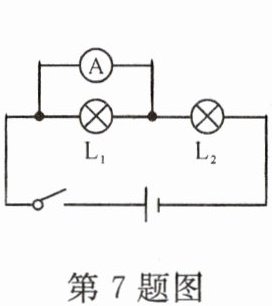

7.如图﹐粗心的小强把电流表并联接在了$L_1$的两端。此时如果闭合开关﹐一定会发生( )

A.电源短路
B.电流表损坏

C.L_1$不亮$
$D.L_2$的灯丝烧断

答案： C
