《2025年课堂作业武汉出版社九年级物理上册人教版》

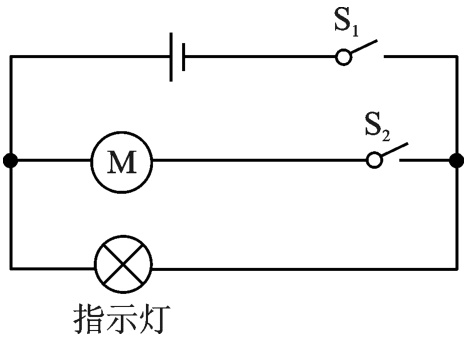

12. 下图是一款单轮电动平衡车,它的内部电路由电源、电动机、电源开关$S_1$和压力开关$S_2$组成。当手动闭合$S_1$时,指示灯亮起,电动机不工作,此时骑行者再站立于平衡车踏板上后$S_2$会闭合,电动机才能正常启动；如果不闭合$S_1$而直接站在踏板上,电动机和指示灯都不工作。请根据上述信息在框内设计一个符合要求的电路。
□

答案：

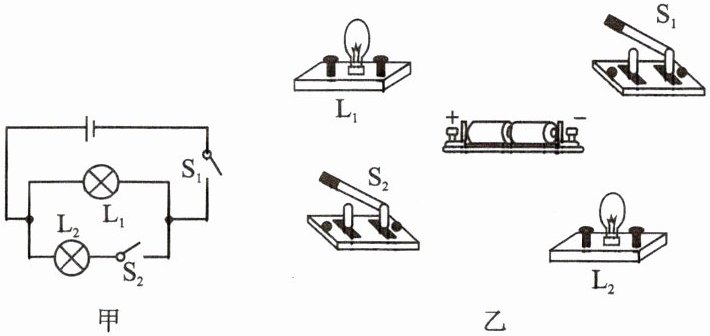

13. 按照图甲所示的电路图,用笔画线表示导线,把图乙中所示的实物连接起来。

答案：
