《2025年课堂作业武汉出版社九年级物理上册人教版》

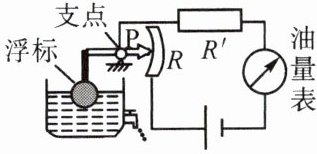

14. 下图是一种自动测定油箱内油面高度的装置，弯月形的电阻R与金属滑片P构成一个滑动变阻器，金属滑片P是杠杆的一端。下列说法正确的是（ ）。


A.R'的主要作用是调节油量表的示数大小
B.在电路中，同一位置油量表既可用电流表改装，也可用电压表改装
C.油面下降，滑动变阻器接入电路的电阻减小
D.油量表示数增大，说明油面在上升

答案： D

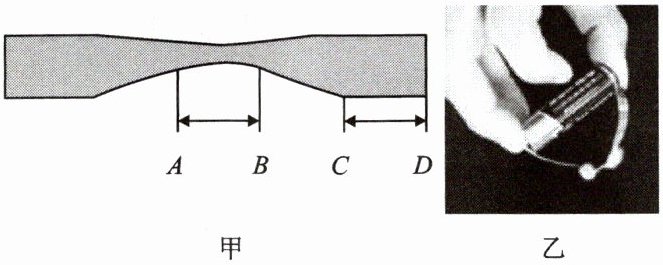

15. 取口香糖锡纸，剪成如图甲所示的形状，其中AB和CD段等长。戴好防护手套，将锡纸条（带锡的一面）两端连接电池正、负极，如图乙所示，发现锡纸条很快开始冒烟、着火。下列分析正确的是（ ）。


A.通过AB和CD段的电流不相等
B.正常情况下，AB段会先着火
C.AB和CD段的电压相等
D.AB和CD段的电阻相等

答案： B

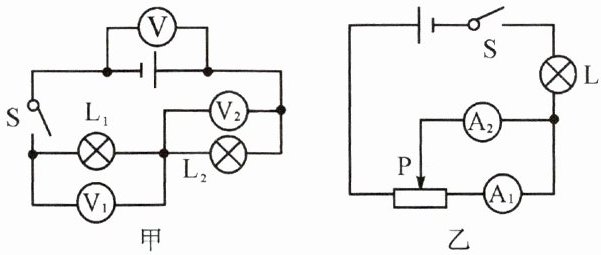

16. (1)小明同学连接了如图甲所示的电路，电源由三节新干电池串联组成，当开关S闭合后，电压表V₁的示数为2.5 V，电压表V的示数为______V，电压表V₂的示数为______V。
(2)在探究怎样用滑动变阻器改变灯泡的亮度时，他设计了如图乙所示的电路，当滑片P向左滑动时，灯L的亮度变______（选填“亮”或“暗”），电流表A₁的示数______，A₂的示数______。（后两空均选填“变大”“变小”或“不变”）

答案：
(1)4.5 2
(2)亮 不变 变大
