《2025年课堂作业武汉出版社九年级物理上册人教版》

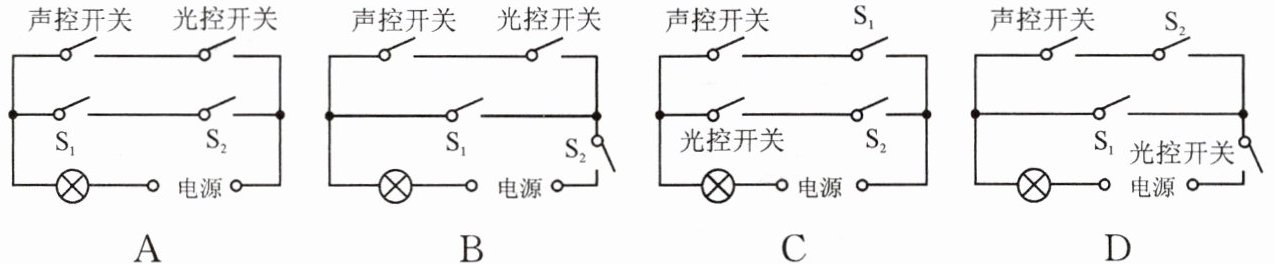

8. “光控开关”在光线暗时自动闭合，光线亮时自动断开；“声控开关”在有声音时自动闭合，一段时间后，若再无声音则自动断开。下图中能让电灯要么一直熄灭，要么一直亮着，要么在光线较暗且有声音时才亮的电路是（ ）。
（四个电路图选项，每个图中均有电源、电灯、声控开关、光控开关及S₁、S₂等开关，具体连接方式略）
A　　B　　C　　D

答案： B

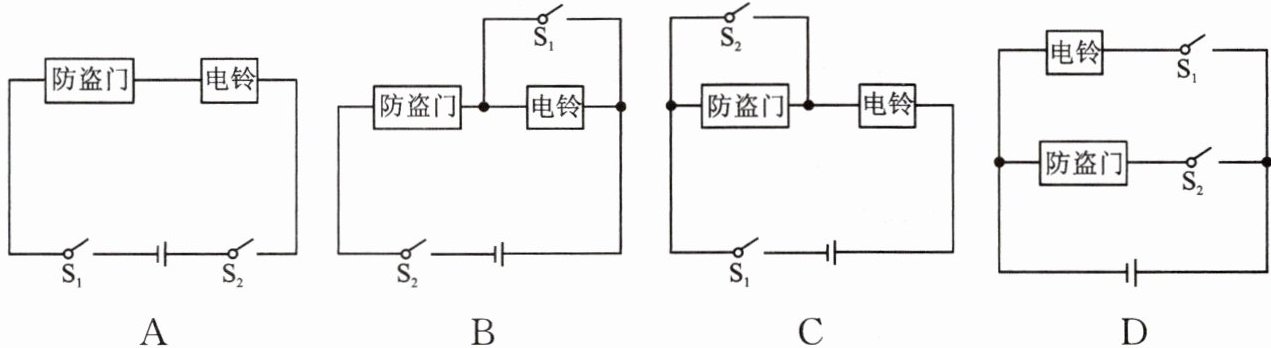

9. 某住宅小区单元楼门口的防盗门装有电子对讲系统，假如有客人要到601住户，在单元楼门口按下该住户的按键开关S₁，601住户家中的电铃就响了。住户确认客人身份后，只需闭合家中的开关S₂，防盗门则自动开启。下列关于电铃和防盗门连接方式正确的电路是（ ）。
（四个电路图选项，每个图中均有电源、电铃、防盗门（方框符号）、S₁、S₂，具体连接方式略）
A　　B　　C　　D

答案： D

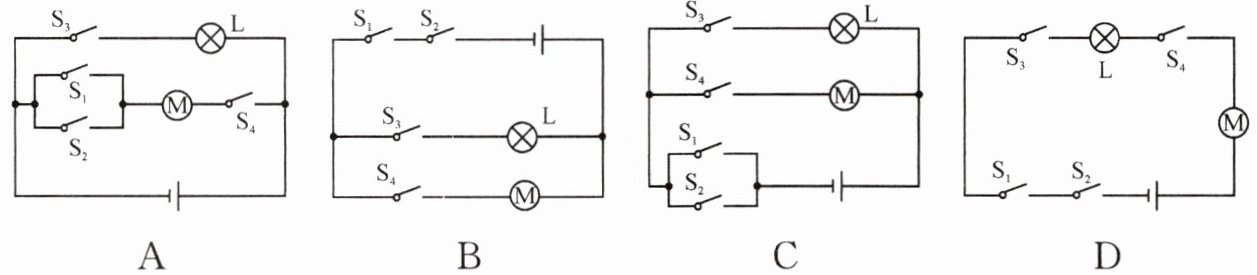

10. 蔬菜大棚让我们在冬天也可以吃上新鲜蔬菜。小亮设计了一款大棚智能控制系统电路，整个电路的通断可以通过开关S₁或S₂实现：当大棚内光线较暗时，光控开关S₃自动闭合，接通灯泡；当需要给大棚通风时，闭合开关S₄，启动风机。灯泡和风机均可独立工作，以下简化电路图符合要求的是（ ）。
（四个电路图选项，每个图中均有电源、灯泡L、风机M、S₁、S₂、S₃、S₄，具体连接方式略）
A　　B　　C　　D

答案： C
