11. 台灯的插头插在如图所示的插座上，插座上有一个开关和一个指示灯，若插座开关和指示灯分别用S₁、L₁表示，台灯的开关和灯泡分别用S₂、L₂表示，小明断开或闭合S₁、S₂时，记录现象如表所示。由小明的记录可判断出关于L₁、L₂的连接方式可能是电路图中的（ ）。
| 开关状态 | 指示灯(L₁) | 台灯(L₂) |
|----------|------------|----------|
| 闭合S₁，断开S₂ | 亮 | 不亮 |
| 闭合S₂，断开S₁ | 不亮 | 不亮 |
| S₁和S₂都闭合 | 亮 | 亮 |

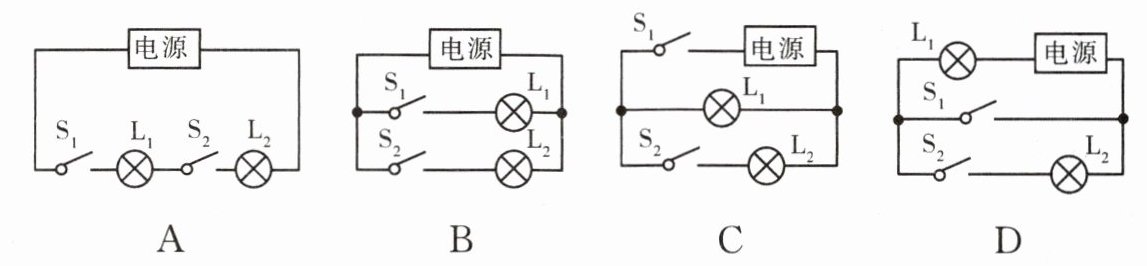

（四个电路图选项，每个图中均有电源、S₁、S₂、L₁、L₂，具体连接方式略）
A　　B　　C　　D

答案： C

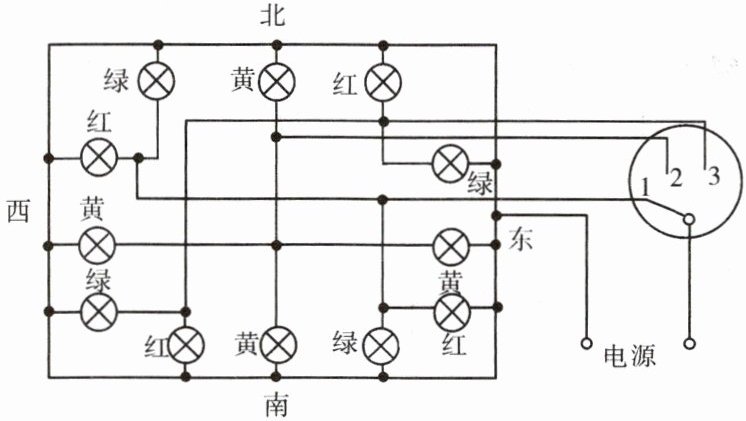

12. “红灯停，绿灯行，黄灯也要等一等”是交通信号灯的通行规则，小明设计了一个实验电路，用以模拟十字路口的红绿灯，如图所示，请你分析并回答下列问题。
（1）规定红灯发出的光作为交通的停止信号，其原因是红光的穿透能力____（选填“强”或“弱”）。
（2）当单刀多掷开关接通位置“1”时，____（选填“南北”或“东西”）方向红灯发光，发光的各灯采用的是____联方式。
（3）当开关接通位置“3”时，允许____（选填“东西”或“南北”）方向的车辆通行。

答案： 12.
(1)强
(2)东西 并
(3)东西
