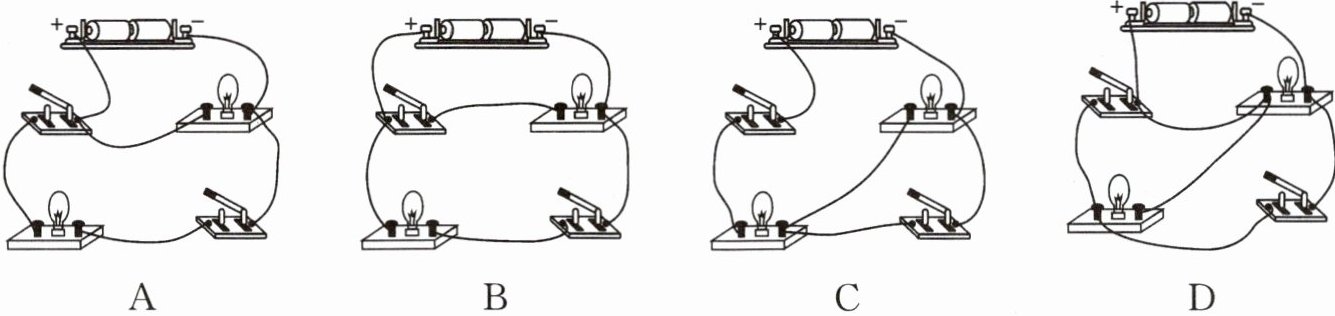

3. 下图所示的电路中,开关都闭合后只有一个灯泡被短接的是( )。

A.
B.
C.
D.

答案： C

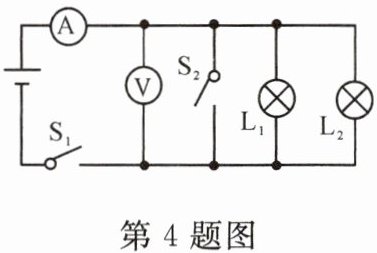

4. 如图,灯$L_1$和$L_2$并联在电路中,当$S_1$和$S_2$都闭合时,电路中可能出现( )。

A.电流表烧坏
B.电压表烧坏
C.两灯都烧坏
D.两灯都发光

答案： A

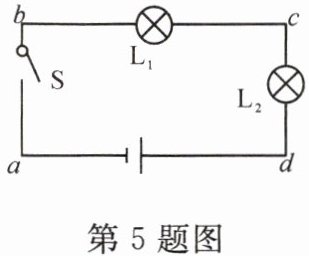

5. 如图,电路中开关S闭合时,发现L_1、L_2都不亮,用电压表逐段测量,结果$U_{ad}= 6\ V$,$U_{ab}= 0$,$U_{bc}= 0$,$U_{cd}= 6\ V$,则该电路的故障可能是( )。

A.开关S接触不良
B.灯$L_1$断路
C.灯$L_2$短路
D.灯$L_2$的灯丝断了

答案： D

6. 如图,电路中电源电压不变,闭合开关S后,灯$L_1、$$L_2$都发光。一段时间后,其中一盏灯突然熄灭,而电流表、电压表的示数都不变,则产生这一现象的原因可能是( )。

A.灯$L_1$短路
B.灯$L_2$短路
C.灯$L_1$断路
D.灯$L_2$断路

答案： D

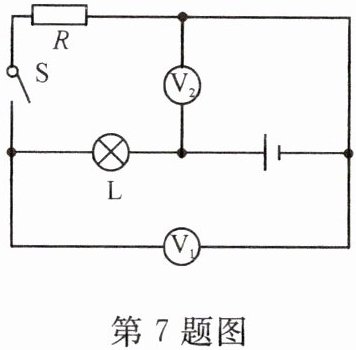

7. 如图,电路中电源电压保持不变,闭合开关S,灯L正常发光。一段时间后,电压表$V_1$的示数突然变为0,则下列关于灯L的判断正确的是( )。

A.可能变得较暗
B.可能变得更亮
C.一定熄灭
D.一定发光

答案： B
