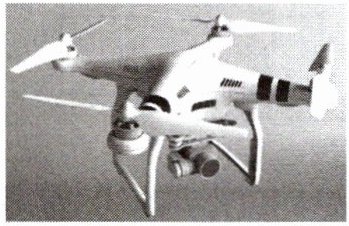

1. 目前，中国已经成为全球最大的无人机市场，相关技术引领全球。如图所示的无人机，当开关S₂闭合时，指示灯亮起，再闭合S₁电动机启动，无人机起飞。下列电路设计符合要求的是（ ）。

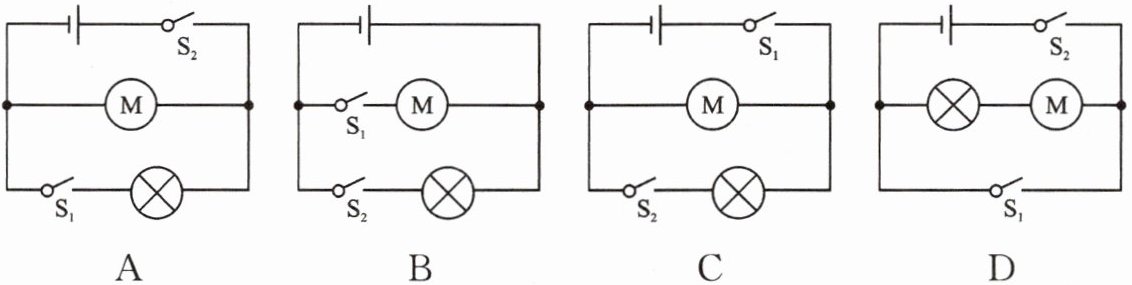

（四个电路图选项：
A：电源正极连接S₂，S₂另一端分两支，一支连接电动机M后到电源负极，另一支连接S₁，S₁另一端连接指示灯（灯泡符号）后到电源负极；
B：电源正极连接S₂，S₂另一端分两支，一支连接S₁，S₁另一端连接电动机M后到电源负极，另一支连接指示灯后到电源负极；
C：电源正极连接S₁，S₁另一端分两支，一支连接电动机M后到电源负极，另一支连接S₂，S₂另一端连接指示灯后到电源负极；
D：电源正极连接S₂，S₂另一端连接指示灯和电动机M串联，串联后连接S₁，S₁另一端到电源负极）
A　　B　　C　　D

答案： B

2. 自动售票公交车后门两侧的扶手上各装有一个红色按钮开关（如图，图中只显示出其中的一个按钮）。当乘客遇到紧急情况想要下车时，只要按下其中任何一个红色按钮（相当于闭合开关），驾驶台上的指示灯就会发光，同时电铃响起，提醒司机有人要下车。下列电路图中符合上述要求的是（ ）。

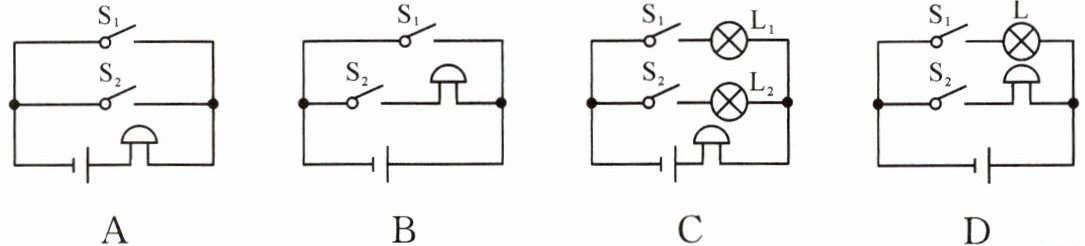

（四个电路图选项：
A：电源正极连接电铃和S₁串联，另一端连接指示灯和S₂串联，两串联电路并联后到电源负极；
B：电源正极连接指示灯，指示灯另一端分两支，一支连接S₁，另一支连接S₂，两支汇合后连接电铃，电铃另一端到电源负极；
C：电源正极连接S₂，S₂另一端分两支，一支连接指示灯，另一支连接电铃和S₁串联，两支汇合后到电源负极；
D：电源正极连接指示灯和电铃并联，并联后分两支，一支连接S₁，另一支连接S₂，两支汇合后到电源负极）
A　　B　　C　　D

答案： D

3. 九（一）班的志愿者们想为敬老院的老人设计一个呼叫电路。他们设想：同一房间内两位老人都能单独控制同一个电铃，且能让值班室的工作人员区分出是哪位老人按铃呼叫的。下列四个电路图，符合设想的是（ ）。

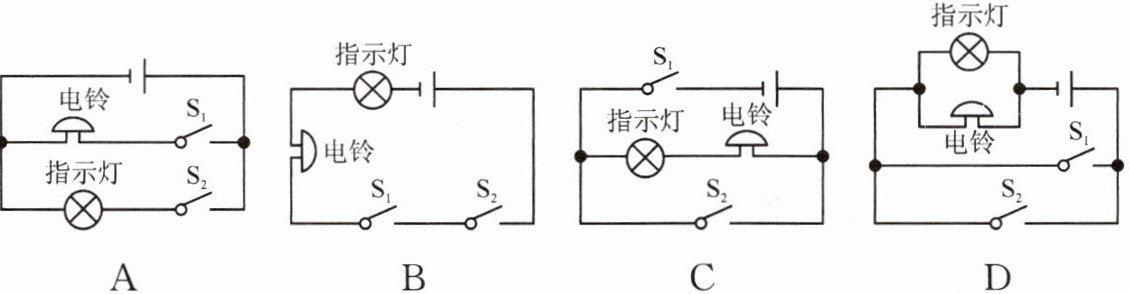

（四个电路图选项：
A：电源正极连接电铃，电铃另一端分两支，一支连接S₁后到电源负极，另一支连接S₂后到电源负极；
B：电源正极连接S₂，S₂另一端连接电铃，电铃另一端分两支，一支连接S₁后到电源负极，另一支直接到电源负极；
C：电源正极分两支，一支连接S₁和指示灯L₁串联后到电源负极，另一支连接S₂和指示灯L₂串联后到电源负极，两支电路并联，电铃串联在干路中；
D：电源正极连接S₂，S₂另一端连接电铃，电铃另一端分两支，一支连接S₁和指示灯串联后到电源负极，另一支直接到电源负极）
A　　B　　C　　D

答案： C
