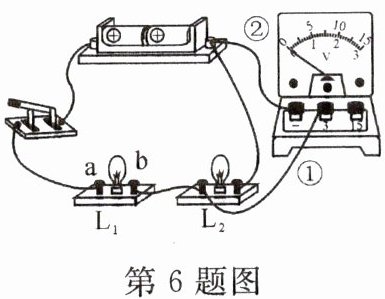

6. 某同学在探究串联电路的电压规律时所连接的电路如图所示。闭合开关后，发现小灯泡L₁不发光，但小灯泡L₂正常发光，且电压表有示数。下列说法正确的是（ ）。


A.电压表测量的是小灯泡L₂两端的电压
B.小灯泡L₁不发光可能是因为小灯泡L₁断路
C.将导线①的左端改接到a接线柱，闭合开关后，电压表会被短路
D.要测量L₁两端的电压，可以直接将导线②的上端改接到a接线柱

答案： A

7. 某技术监督部门对市场上的电线产品进行抽查，发现有一个品牌的电线直径明显小于说明书上标的直径，属于不合格产品。这种电线会使电线电阻偏大，主要原因是（ ）。

A.电线的温度偏高引起电阻偏大
B.电线的材料导电性能偏低引起电阻偏大
C.电线的长度过长引起电阻偏大
D.电线的横截面积偏小引起电阻偏大

答案： D

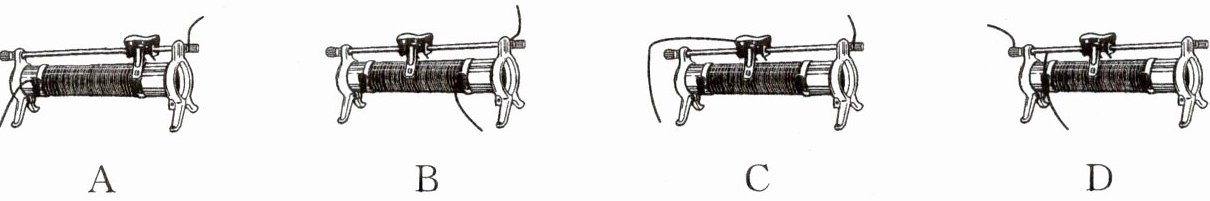

8. 下图是A、B、C、D四个实验小组将滑动变阻器接入电路的方法，这四种接法中，能够闭合开关立即进行实验的是（ ）。


A.
B.
C.
D.

答案： A

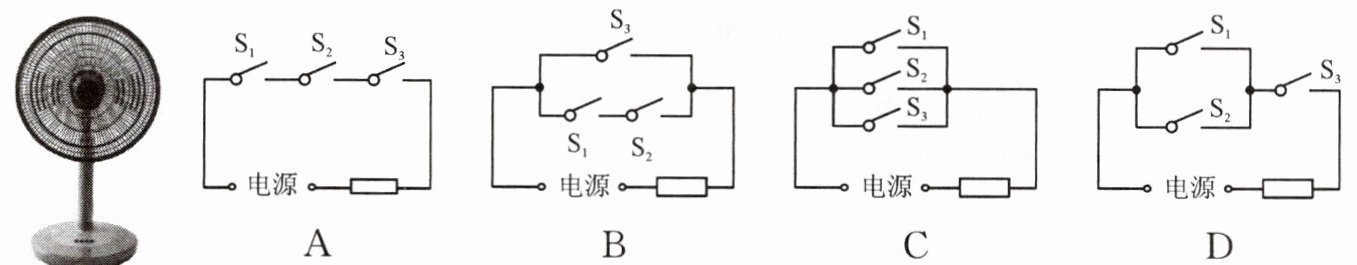

9. 如图，取暖器的底座上面有两个控制开关，其中开关S₁起关闭或启动取暖器的作用，开关S₂起定时的作用，可以任意选择让取暖器工作0～2 h。此外，在取暖器的底座下面还有一个开关S₃，当取暖器意外倾倒时会自动断开，以免造成事故。这三个开关任何一个断开，取暖器都会停止工作，该取暖器的电路示意图正确的是（ ）。


A.
B.
C.
D.

答案： A
