《2025年课堂作业武汉出版社九年级物理上册人教版》

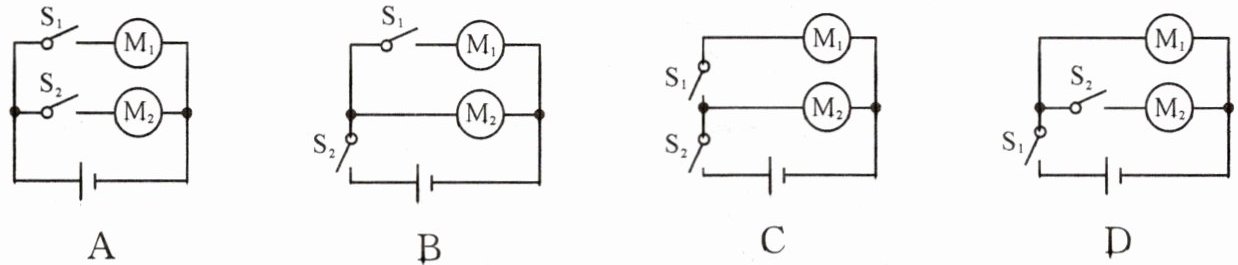

11.小明同学有一辆黑猫警长玩具电动车,车内电路由干电池、电动机和开关组成,电动机$M_1$控制车辆行驶,电动机$M_2$控制警长转动。当只闭合开关$S_1$时,车能行驶,警长不转动；当只闭合开关$S_2$时,车和警长都不动；同时闭合开关$S_1$和$S_2$时,车能行驶,警长能转动。下列电路图中能符合上述设计要求的是( )。
A
B
C
D

答案： D

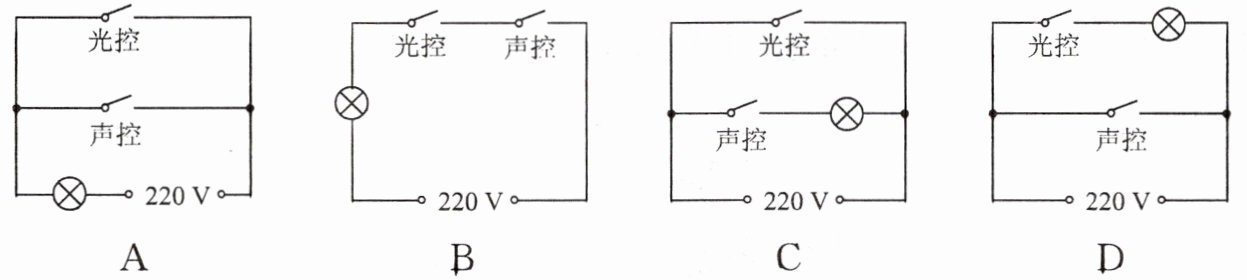

12.为了节能、方便,现有一种自动控制的楼道灯。当有人走动发出声音时,电路才会接通,灯亮；不过,只有夜晚天黑之后,灯才能亮。白天,不论发出多大的声音,电灯也“无动于衷”。如图所示的电路中,符合上述要求的是( )。
A
B
C
D

答案： B

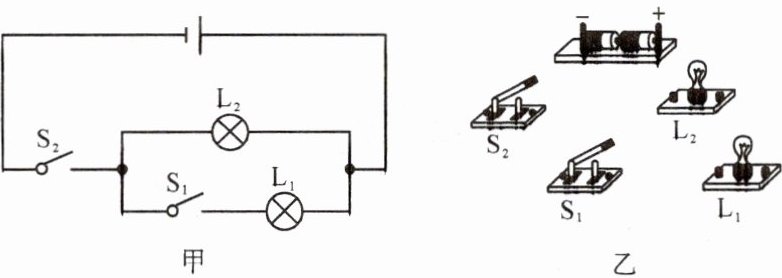

13.请根据图甲所示的电路图,连接好图乙所示的实物电路图。

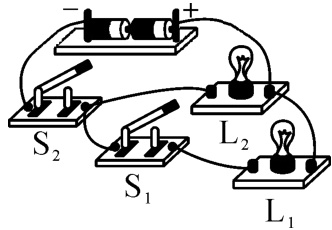

答案：

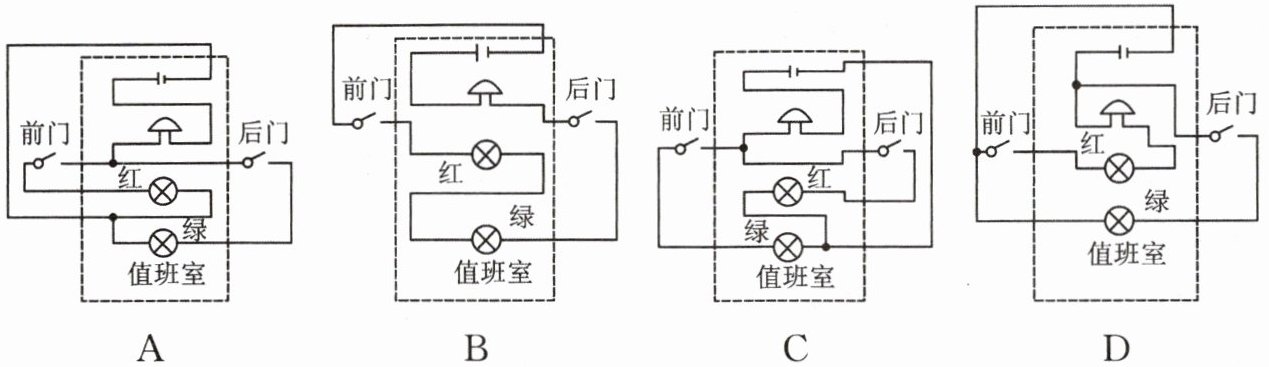

14.学校有前、后两个门,在前、后门各装一个按钮开关,学校值班室有电池组、电子门铃和红、绿两盏灯。要求：前门来人按下开关时,红灯亮且门铃响；后门来人按下开关时,绿灯亮且门铃响。下列电路设计符合要求的是( )。
A
B
C
D

答案： A
