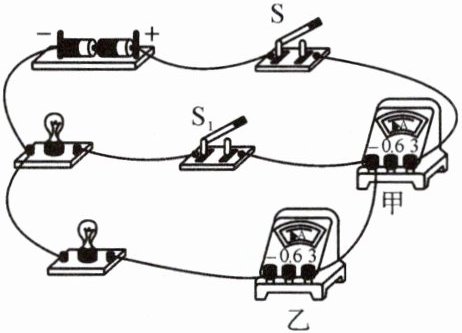

11. 用如图所示电路研究并联电路电流特点,电源电压保持不变,先同时闭合开关S和$S_1$,两灯均发光,观察并记录电流表示数后,断开开关$S_1$,此时( )。

A.甲表示数不变,乙表示数变大
B.甲表示数变小,乙表示数变大
C.甲表示数变大,乙表示数不变
D.甲表示数变小,乙表示数不变

答案： D

12. 在如图所示的电路中,电源电压保持不变,先闭合开关$S_1$、$S_3$,观察电流表、电压表的示数,再闭合开关$S_2$,电表示数的变化情况正确的是( )。

A.电流表示数变大,电压表示数变大
B.电流表示数变小,电压表示数变小
C.电流表示数变大,电压表示数不变
D.电流表示数变小,电压表示数变大

答案： C

13. 小强观察到某一用电器内部电路结构如图所示,闭合开关S后,三个电压表$V_1$、$V_2$、$V_3的示数分别为U_1$、$U_2$、$U_3$；三个电流表$A_1$、$A_2$、$A_3的示数分别为I_1$、$I_2$、$I_3$,则$U_1$、$U_2$、$U_3$之间的关系为______,$I_1$、$I_2$、$I_3$之间的关系为______。

答案： $ U_{1}+U_{2}=U_{3} $ $ I_{1}=I_{2}=I_{3} $
