9. 图甲所示电路闭合开关时灯泡发光，图乙为用带绝缘柄的金属棒把两个验电器连接起来的瞬间（验电器带电情况见图乙）。根据图中信息可以判断出( )。

A.金属棒中自由电子定向移动的方向是由N向M
B.金属棒中电流的方向是由M向N
C.开关中电流的方向是由A向B
D.开关中自由电子定向移动的方向是由A向B

答案： D

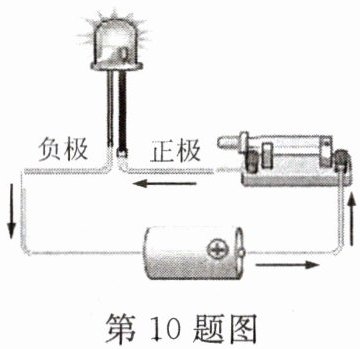

10. 如图，将发光二极管LED接入电路中，闭合开关发现LED发光。下列说法正确的是( )。


A.电流从电池的左边流出，从电池的右边流进
B.电子从LED负极流入，从正极流出
C.正电荷从LED正极流入，从负极流出
D.将电路中干电池的正负极对调，LED的亮度不变

答案： B

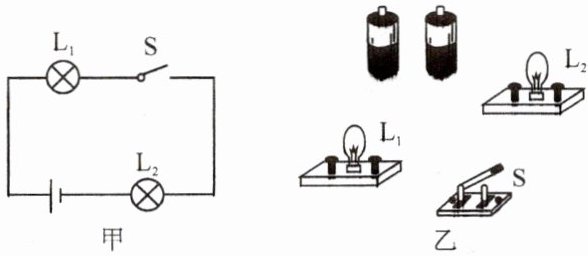

11. 如图，根据电路图甲连接实物图乙。

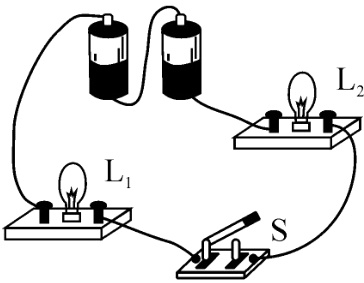

答案：

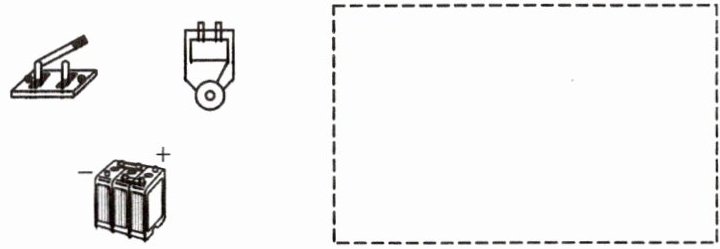

12. 连接下图中的电子门铃的电路，并在方框内画出它的电路图。

答案：

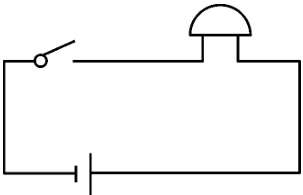

实物图略,电路图如图所示。
