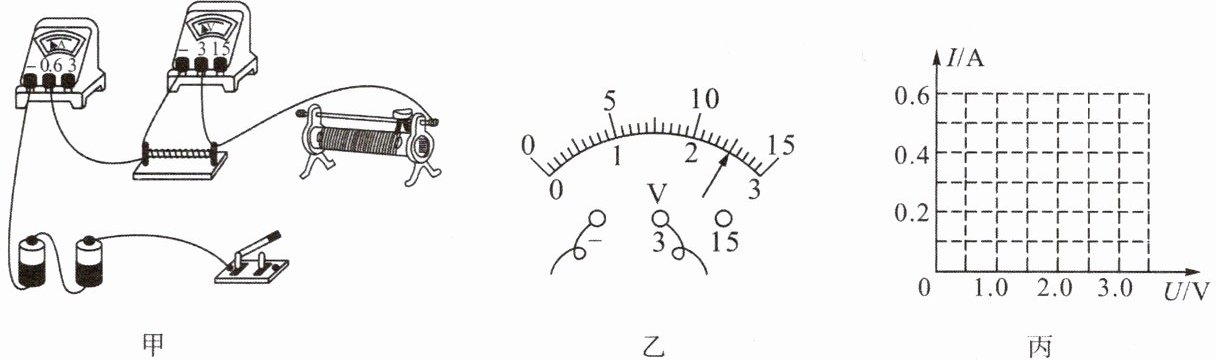

13. 用如图甲所示电路做“探究电阻一定时电流与电压的关系”实验。
甲
乙
丙

(1)如图甲,用笔画线代替导线,将实验电路连接完整,使滑动变阻器接入电路的阻值最大,闭合开关,向左移动滑动变阻器滑片,电流表示数将______,电压表示数将______。(均选填“变大”“不变”或“变小”)

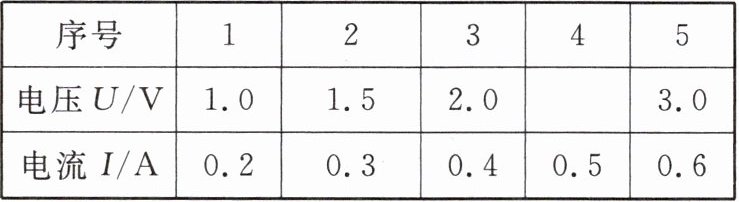

(2)调节滑动变阻器,把测得的数据填入下表,其中电流表示数为0.5 A时,电压表示数如图乙所示,其值为______V。
| 序号 | 1 | 2 | 3 | 4 | 5 |
| 电压U/V | 1.0 | 1.5 | 2.0 | | 3.0 |
| 电流I/A | 0.2 | 0.3 | 0.4 | 0.5 | 0.6 |

(3)根据表中数据,在图丙中描出电流与电压的关系图像。
(4)分析表中的数据,你能得出的探究结论：______。

答案：
(1)图略 变大 变大
(2)2.5
(3)图略
(4)导体的电阻一定时,通过导体的电流与它两端的电压成正比
