《2025年课堂作业武汉出版社九年级物理上册人教版》

9. 甲、乙两电阻的电流与电压的关系如图所示,由图可知,通过同一电阻的电流与它两端的电压成______(选填“正比”或“反比”),阻值R甲______(选填“＞”“＝”或“＜”)R乙。

答案： 正比 ＜

10. 某同学利用如图甲所示的器材做“探究电阻一定时电流与电压的关系”实验,得到的实验数据如表所示。

甲

乙

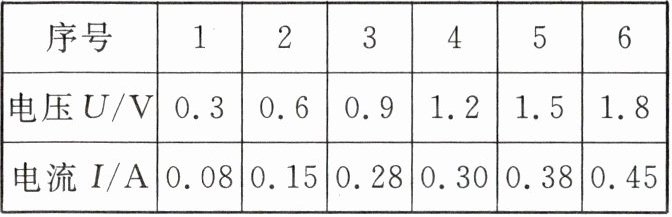

| 序号 | 1 | 2 | 3 | 4 | 5 | 6 |
| 电压U/V | 0.3 | 0.6 | 0.9 | 1.2 | 1.5 | 1.8 |
| 电流I/A | 0.08 | 0.15 | 0.28 | 0.30 | 0.38 | 0.45 |

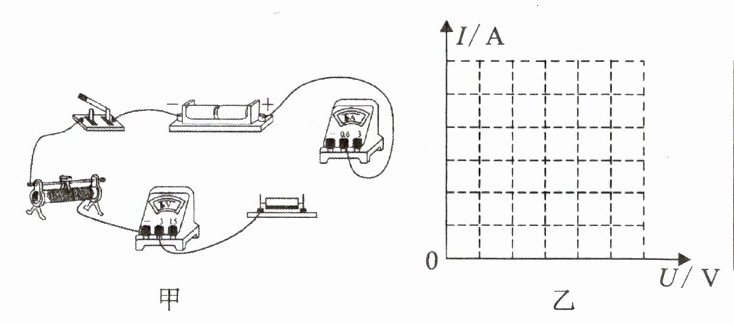

(1)图甲电路中,还有两根导线没有连接,请将电路连接完整。(要求：导线不允许交叉。)
(2)为分析电流与电压的定量关系,请在图乙的方格中制定其标度,将表中数据在坐标系中描点。从图像中可以看出,电流为______A的这组数据明显是错误的,分析时需要把它剔除。

答案：
(1)图略
(2)图略 0.28

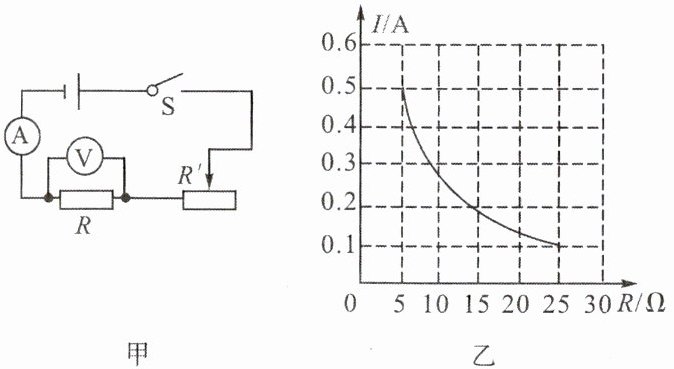

11. 图甲是小伟做“探究电压一定时电流与电阻的关系”实验的电路图,图乙是他根据实验数据描绘出的I-R关系图像。由图像可知：当电压一定时,电流与电阻成______(选填“正比”或“反比”)；当通过导体的电流为0.5 A时,导体的电阻是______Ω；在本实验中,滑动变阻器的作用是______和______。

甲
乙

答案： 反比 5 保护电路 控制定值电阻两端的电压不变

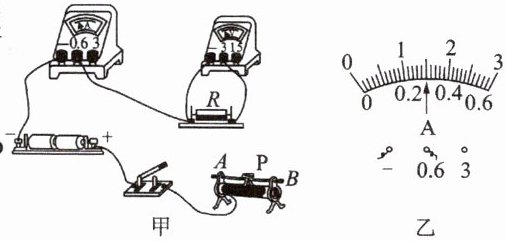

12. 小明同学在做“探究电阻一定时电流与电压的关系”实验时,准备了以下器材：新干电池两节,电流表、电压表、滑动变阻器(20 Ω 2 A)、定值电阻(5 Ω)、开关各一个,导线若干。
(1)用笔画线代替导线,将图甲中的实物图连接完整。

甲
乙
(2)连接电路,闭合开关前,滑动变阻器滑片P应处于______(选填“A”或“B”)端。
(3)闭合开关,发现电流表无示数,电压表指针有明显偏转,原因可能是______。
(4)实验过程中,要使电压表示数逐渐变大,滑动变阻器滑片P应向______(选填“左”或“右”)移动。
(5)实验过程中,电流表的示数如图乙所示,此时电路中的电流为______A。

答案：
(1)图略
(2)B
(3)R 断路
(4)左
(5)0.3
