《2025年课堂作业武汉出版社九年级物理上册人教版》

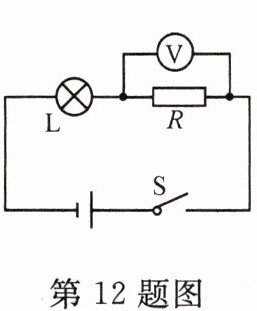

12. 如图,电路中闭合开关S,灯L不亮,电压表有示数。除灯L和电阻R外,其余元件均完好。

(1)该电路中存在的故障可能是______。(请将两种可能填写完整)
(2)为进一步确定故障,小明同学将一个电流表正确串联在该电路中,闭合开关S,观察电流表的示数情况：若电流表有示数,说明故障是______；若电流表无示数,说明故障是______。

答案：
(1)灯L短路或电阻R断路
(2)灯L短路 电阻R断路

13. 如图,a、b、c、d为四个接线柱,闭合开关后,灯泡不亮,已经确定是由于灯泡的短路或断路所引起的。在不允许拆开电路的情况下,请你用一个电压表或一个电流表分别对故障进行判断,把方法和判断结果填入表中。(每种电表各填一种方法)

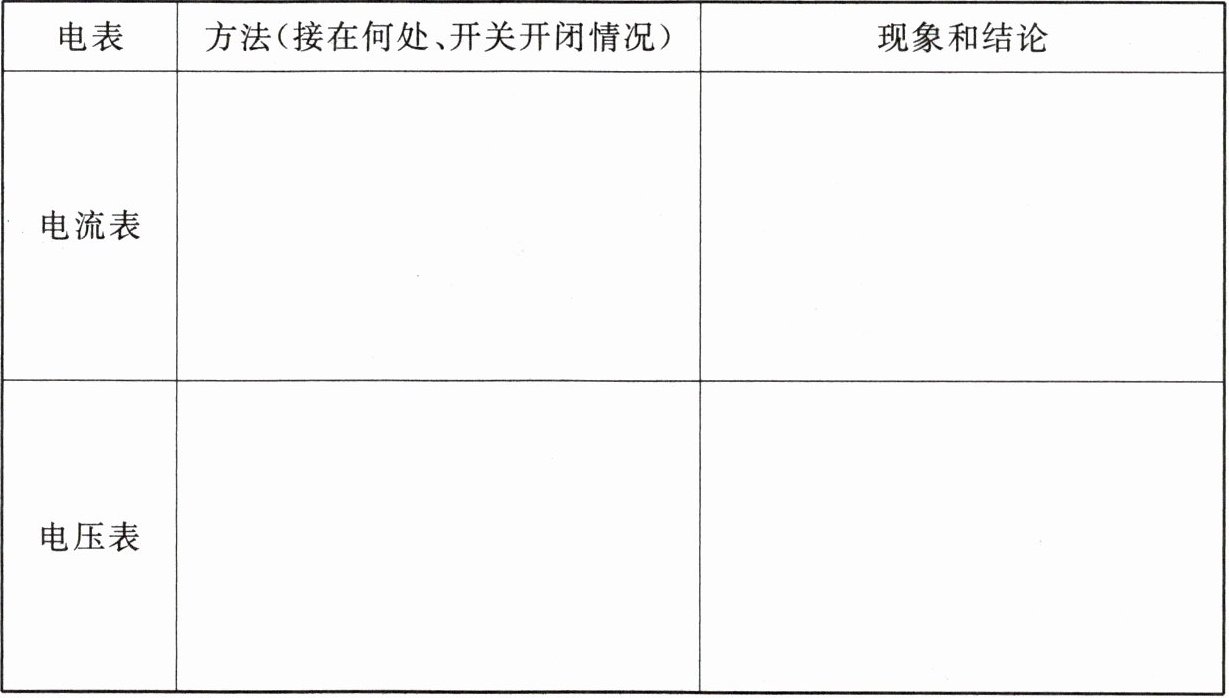

| 电表 | 方法(接在何处、开关开闭情况) | 现象和结论 |
| 电流表 | | |
| 电压表 | | |

答案： | 电表 | 方法(接在何处、开关开闭情况) | 现象和结论 |
| 电流表 | 电流表接在c、d之间，开关S断开 | 若电流表有示数，表明灯泡短路；没有示数，表明灯泡断路 |
| 电流表 | 电流表接在a、b之间，开关S闭合 | 若电流表有示数，表明灯泡断路；没有示数，表明灯泡短路 |
| 电压表 | 电压表接在a、b之间，开关S闭合 | 若电压表有示数，表明灯泡断路；没有示数，表明灯泡短路 |
| 电压表 | 电压表接在b、d（或b、c）之间，开关S闭合 | 若电压表有示数，表明灯泡短路；没有示数，表明灯泡断路 |
| 电压表 | 电压表接在c、d之间，开关S断开 | 若电压表有示数，表明灯泡短路；没有示数，表明灯泡断路 |
