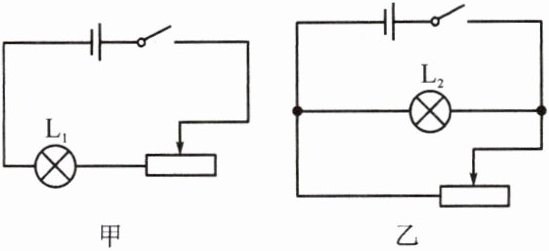

12. 如图,甲、乙两电路中的电源电压相等且保持不变$,L_1、$$L_2$两个灯泡的规格相同,两个电路中的滑动变阻器的规格也相同。闭合开关,将两个电路中的滑动变阻器的滑片从中点向右滑动的过程中,下列关于两个灯泡亮度情况描述正确的是( )。
$A. L_1$逐渐变亮
$B. L_2$逐渐变暗
$C. L_1$始终比$L_2$亮
$D. L_2$始终比$L_1$亮

答案： D

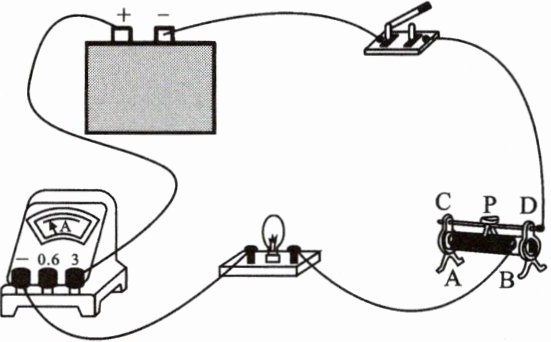

13. 右图为用滑动变阻器改变电流的实验。
(1)在闭合开关前,滑片P应移动到最______(选填“左”或“右”)端。
(2)滑片向A滑动时,小灯泡______(选填“变亮”“变暗”或“不变”)。
(3)开始实验后,如果甲同学发现无论怎样移动滑片P,灯的亮度都不发生变化,而且一直很暗,这可能是因为______。

答案：
(1)左　
(2)变暗
(3)滑动变阻器被接成定值电阻(或滑动变阻器接了下面两个接线柱)

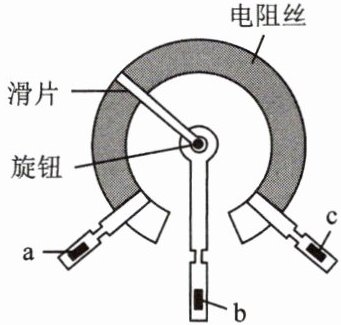

14. 下面是可以调节台灯亮度的电位器内部结构示意图,a、b、c是它的三个接线柱,旋钮带动滑片转动。若顺时针旋转旋钮时灯泡变亮,则需将______(选填“a和b”“a和c”或“b和c”)接线柱接入电路。若将a和c接线柱接入电路,旋转旋钮时______(选填“可以”或“不能”)改变通过台灯的电流。关于电位器上电阻丝的材料,应该选用______(选填“铜丝”或“镍铬合金丝”)。

答案： b和c　不能　镍铬合金丝
