《2025年课堂作业武汉出版社九年级物理上册人教版》

9. 了解滑动变阻器。
(1)原理:通过改变接入电路中电阻线的______来改变电阻的大小。
(2)结构:主要由______、______、______、______构成。
(3)符号:______。
(4)铭牌:“20 Ω 1.5 A”的含义是______。
(5)使用方法:a. 滑动变阻器一般要______在电路中；b. 滑动变阻器接入电路时,要连接______两个接线柱；c. 为了保护电路,闭合开关前,应将滑片放在______。

答案：

(1)长度
(2)电阻丝　绝缘管　滑片　接线柱
(3)
(4)最大阻值是20Ω,允许通过的最大电流是1.5A
(5)串联　一上一下　最大阻值处

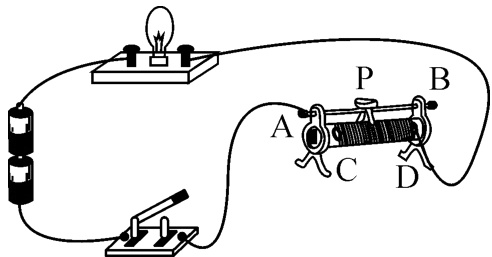

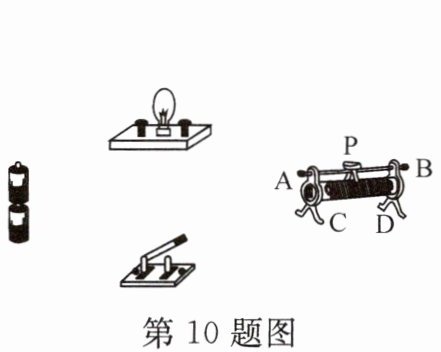

10. 按要求连接电路。要求：能利用滑动变阻器来改变灯泡的亮度,且当滑片P向右移动时灯会变亮,在图中画出电路的连接方法。如果一个同学在连接好电路后,闭合开关,发现无论怎样移动滑片P,都不能改变灯的亮度,你觉得可能的原因是______。

答案：

滑动变阻器接了上面或下面两个接线柱

11. 用滑动变阻器改变小灯泡的亮度。

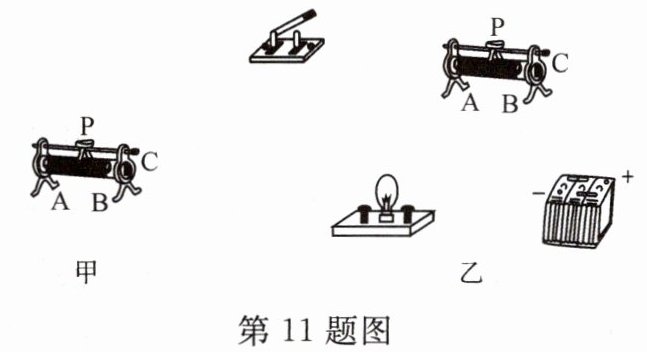

(1)实验室中有一铭牌上标有“20 Ω 2 A”字样的滑动变阻器,共有3个接线柱,如图甲所示,若要把它其中的两个接线柱连接到电路中去,共有____种接法；“20 Ω”指的是______接线柱间的电阻值,“2 A”指的是______。

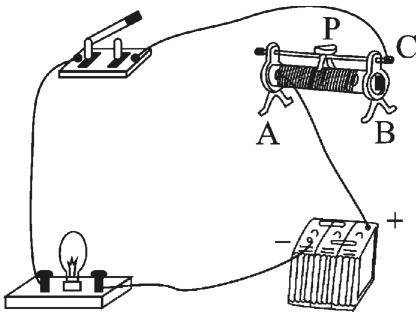

(2)现给电源、小灯泡、开关各一个,导线若干,请在图乙中用笔画线代替导线连接电路,要求滑动变阻器的滑片向右移时,灯泡变暗。
(3)如果你还想知道电路中电流值的改变情况,需在电路中再______联一个______表。

答案：

(1)3　A、B　滑动变阻器允许通过的最大电流值为2A
(2)
　
(3)串　电流
