8.如图所示的实验电路﹐闭合开关S后﹐电流表A的示数为0.４A﹐电流表$A_1$的示数为0.３A﹐则通过小灯泡$L_2$和开关S的电流分别为( )


A.0.３A﹐0.３A
B.0.３A﹐0.４A
C.0.４A﹐0.４A
D.0.１A﹐0.３A

答案： B

9.右表是部分用电器的电流值﹐电器1、电器2、电器3可能是台灯、计算器或电饭煲﹐则台灯应该是电器______。已知家用手电筒中的电流约200 mA﹐这个电流是计算器中电流的______倍。

| 电器1 | 电器2 | 电器3 |
| 100μA | 0.2 A | 3 A |

答案： 2　2000

10.如图甲所示的电路中﹐当开关S闭合后﹐电流表$A_1、$$A_2$的示数分别如图乙中的两只电流表所示﹐则通过干路和$L_2$的电流分别是______A、______A。

答案： 1.4　0.58

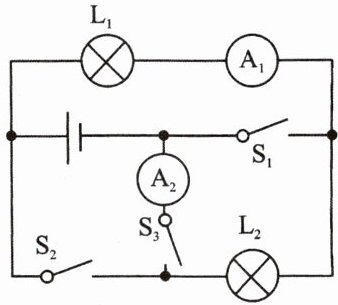

11.在如图所示的电路中﹐下列分析不正确的是( )


A.只闭合$S_1$时$﹐L_1$发光$﹐L_2$不发光$﹐A_1$测$L_1$的电流$﹐A_2$无示数
B.只闭合$S_3$时$﹐L_1、$$L_2$都发光$﹐A_1、$$A_2$均有示数
C.闭合$S_1、$$S_2$时$﹐L_1、$$L_2$都发光$﹐A_1$有示数$﹐A_2$无示数
D.闭合$S_1、$$S_3$时$﹐L_1、$$L_2$都发光$﹐A_2$有示数$﹐A_1$无示数

答案： D
