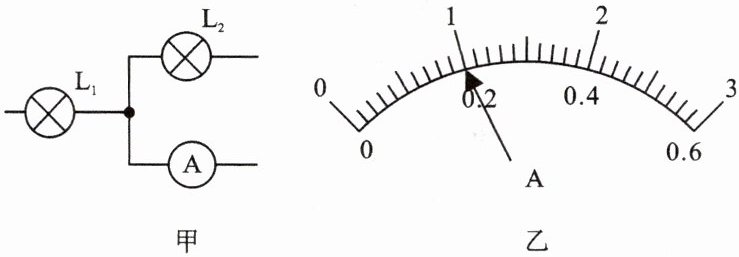

9. 图甲是由灯L₁、L₂组成的并联电路的一部分，各元件均正确连接，已知通过灯L₁的电流为0.6 A，电流表的示数如图乙所示，下列判断正确的是（ ）。


A.电流表的示数可能为0.2 A
B.通过灯L₂的电流为0.4 A
C.小灯泡L₁可能处于干路上
D.灯L₂可能被电流表短接规则

答案： B

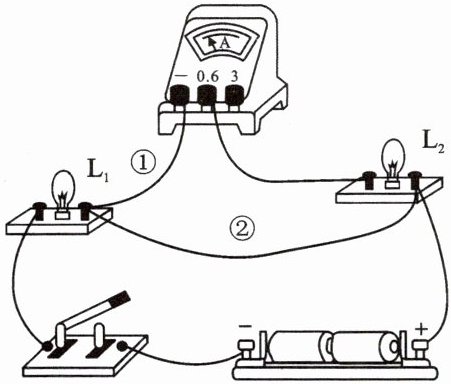

10. 在学习了电流表的使用后，小莉连接了如图所示的电路，下列说法正确的是（ ）。


A.闭合开关，灯L₁、L₂均发光
B.闭合开关，电流表有示数
C.仅将导线①的左端改接到灯L₁左端，闭合开关，灯L₁和L₂并联，电流表测量灯L₁中的电流
D.仅撤掉导线②，闭合开关，灯L₁和L₂串联，电流表能测量L₁和L₂中的电流

答案： D

11. 如图所示的电路中，开关S闭合时，通过L₁的电流为0.2 A，通过L₂的电流为0.3 A，通过L₃的电流为0.4 A，则（ ）。


A.A₁示数为0.2 A，A₂示数为0.9 A
B.A₁示数为0.5 A，A₂示数为0.4 A
C.A₁示数为0.5 A，A₂示数为0.7 A
D.A₁示数为0.7 A，A₂示数为0.5 A

答案： C
