20. 小芳在探究影响导体电阻大小的因素时，猜想导体的电阻可能与下列因素有关：A. 导体的材料；B. 导体的长度；C. 导体的横截面积。

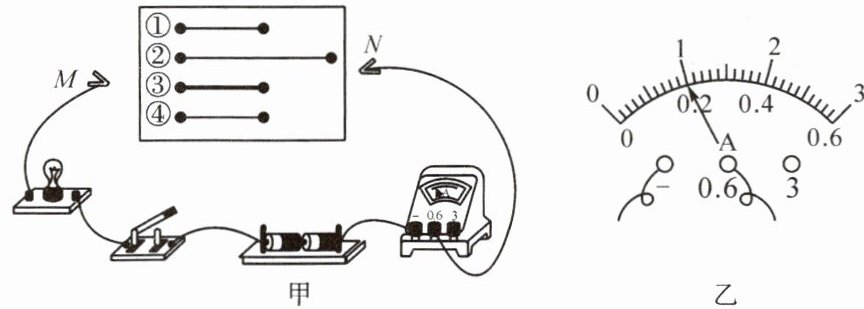

为验证上述猜想，小芳用图甲的器材进行实验，其中①②③为镍铬合金丝，④为锰铜丝。

(1)连接电路时，开关应处于______状态，在M、N之间分别接上不同的导体，闭合开关后，通过观察______来比较导体电阻的大小。某次电流表的示数如图乙所示，读数为______A。
(2)为验证猜想B，应选用编号为______的两根金属丝分别接入电路进行实验。
(3)分别将①③两根金属丝接入图中M、N两点间，电流表的示数不同，由此得到的结论：导体电阻跟______有关。

答案：
(1)断开 电流表示数或灯泡的亮度
0.2
(2)①②
(3)导体的横截面积

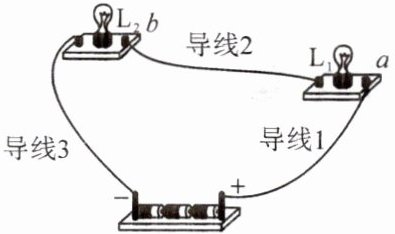

21. 小华做实验时连好了如图所示的电路，结果两灯都不亮。这时，他忽然想起来，其中有一根导线内部是断开的，但其余的器材都是完好的（电源由三节新蓄电池串联而成）。为了找出哪根导线是断开的，他找到了一个电表，先将电表的“+”接线柱与电源的正极相连，再将电表的“-”接线柱依次与a、b点相连，通过观察电表的示数，最终判断出了发生故障的导线。

(1)在上面的操作中，小华选择的电表是下面的哪一种？______（选填“甲”或“乙”）。
甲：量程为3 V的电压表
乙：量程为15 V的电压表
(2)若小华选择了正确的电表，并将电表的“+”接线柱与电源的正极相连，若电表的“-”接线柱与a点接触后，电表有示数，则导线______一定是断开的；若电表没有示数，则导线______可能是断开的。当电表的“-”接线柱与a点接触时，电表没有示数，进一步再把电表的“-”接线柱与b点接触，若电表有示数，说明导线______是断开的；若没有示数，说明导线______是断开的。

答案：
(1)乙
(2)1 2(或 3) 2 3
