12.小明在老师的指导下﹐对部分电学小实验进行了探究。

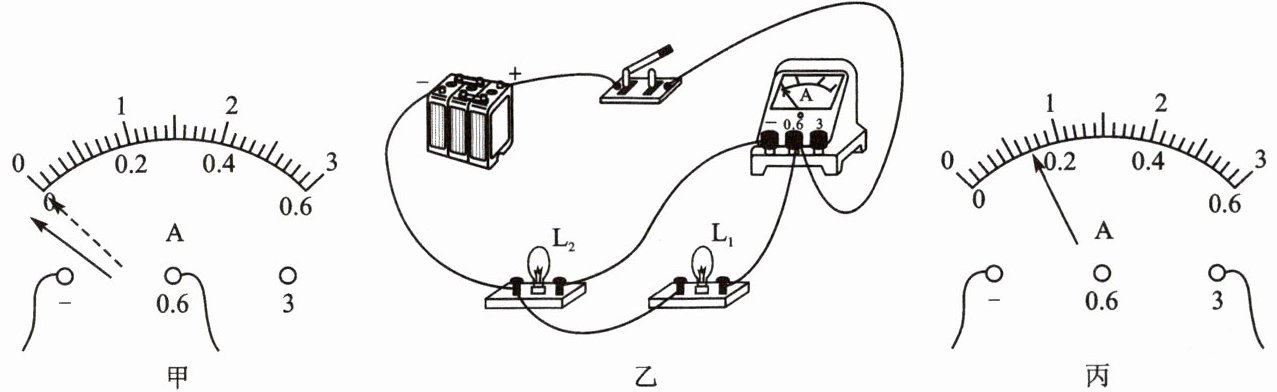

(1)小明在闭合开关前发现﹐电流表的指针如图甲所示﹐这是因为______。
(2)小明同学连接的电路如图乙所示﹐则电流表测量的是小灯泡______(选填$“L_1”“L_2”$或“干路”)的电流﹔闭合开关后﹐电流表的示数如图丙所示为______mA。

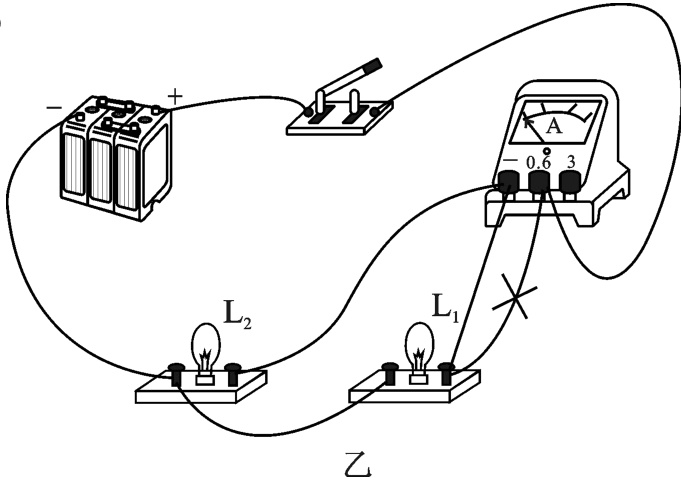

(3)只需要改动一根导线就可以测量干路电流﹐请在图乙中用“×”指出需要改动的导线﹐并在此图中画出正确的电路连线。

答案：

(1)电流表指针未调零　
(2)L₂　700　
(3)

13.小明要测量通过灯泡的电流﹐使用的器材：两节新干电池串联的电池组、电流表(量程分别为0~0.６A、0~3 A)和开关各一个﹐不同规格的灯泡三个﹐导线若干。
(1)在连接电路时﹐开关应该______。

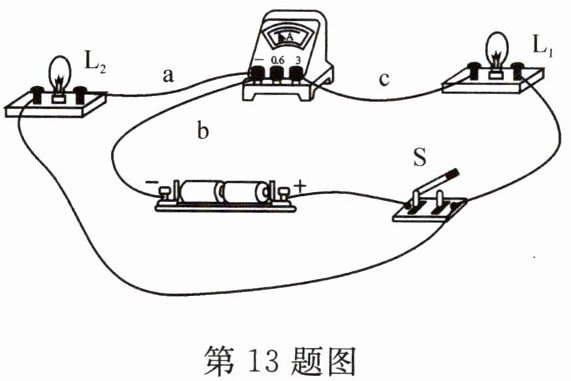

(2)小明连接如图所示电路﹐闭合开关﹐发现$L_1$亮﹐而$L_2$不亮。小明认为$L_2$不亮的原因是$L_2$短路﹐你认为他的判断是______(选填“正确”或“错误”)的﹐理由是______。
(3)更换灯$L_2$后﹐要测量通过$L_2$的电流﹐他将导线b连在电流表负接线柱上的一端改接在电流表的“3”接线柱上。这样做是______(选填“正确”或“错误”)的﹐理由是______。

答案：
(1)断开　
(2)错误　若L₂短路,则整个电路短路,L₁也不会亮　
(3)错误　电流表的正、负接线柱接反了
