《2025年课堂作业武汉出版社九年级物理上册人教版》

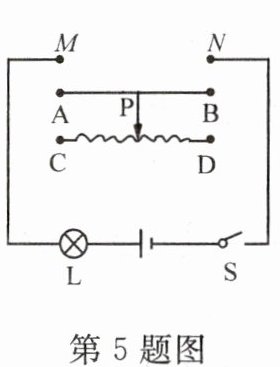

5. 在如图所示的电路中,用滑动变阻器调节灯的亮度,若要求滑片P向右端滑动时,灯逐渐变暗,则下列接法正确的是( )。

A.M接C,N接B
B.M接A,N接B
C.M接C,N接D
D.M接A,N接D

答案： A

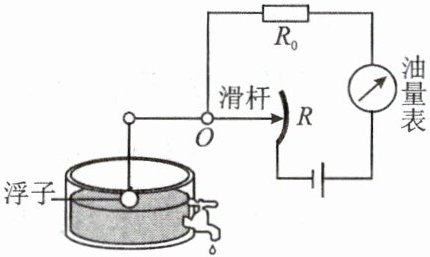

6. 下图是一种测定轿车油箱内油量的电路原理图。当油面下降时,下列说法错误的是( )。

A.油量表由电流表改装而成
B.滑动变阻器连入电路的电阻变大
C.油量表的示数变大
D.R₀在电路中起到保护电路的作用

答案： C

7. 如图,当滑动变阻器的滑片从图示位置向右滑动时,灯的亮度和电流表的示数变化情况是( )。

A.亮度变亮,示数变大
B.亮度变暗,示数变小
C.亮度不变,示数变小
D.亮度不变,示数变大

答案： C

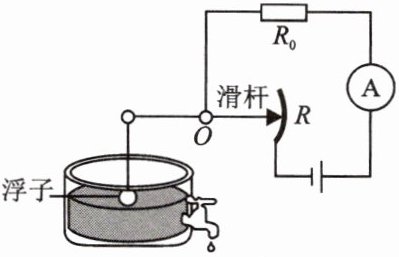

8. 如图,有一种测定油箱内油量多少的装置,其中滑动变阻器的金属滑片是杠杆的一端,从油量表(由电流表改装而成)指针所指的刻度,就能知道油箱内油量的多少,则( )。

A.油量增加,R的电阻值增大
B.油量增加,油量表指针偏转变大
C.油量减少,R的电阻值减小
D.油量减少,油量表指针偏转变大

答案： B
