《2025年课堂作业武汉出版社九年级物理上册人教版》

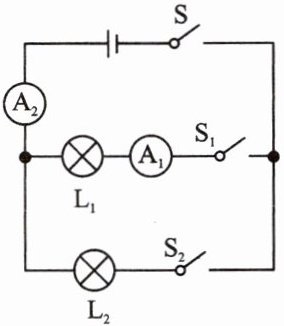

1. 如图所示的电路中,电源电压恒定,闭合开关S、$S_1$和$S_2,$灯$L_1、$$L_2$都正常发光,下列说法正确的是( )。


A.电流表$A_2$测通过灯$L_2$的电流
B.电流表$A_1$和$A_2$的示数相等
C.断开$S_2,$电流表$A_2$的示数变小
D.断开$S_2,$灯$L_1$变暗

答案： C

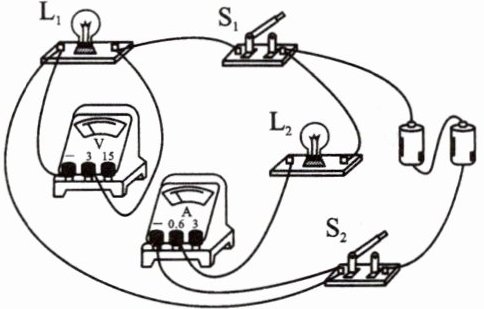

2. 如图所示的电路中,闭合开关$S_1、$$S_2,$小灯泡$L_1$和$L_2$均正常发光,电流表和电压表均有示数。下列关于电路的分析正确的是( )。


A.小灯泡$L_1$与$L_2$串联
B.电流表测量电路的总电流
C.若只断开$S_1,$小灯泡$L_1$熄灭$,L_2$正常发光
D.若灯$L_1$突然熄灭,是因为电压表发生断路

答案： C
