9.小智在学习了串、并联电路的连接和电路分析后,从老师那里借了一些元件：蓄电池1个,灯泡3个,开关2个,导线若干,然后设计了下列电路,并进行了探究。

(1)在连接电路时,开关应该处于 状态。
(2)刚连好电路,还未闭合开关,就发现灯 同时发光,它们是 联的。
(3)只闭合$S_1$时,电灯 发光。
(4)同时闭合$S_1$和$S_2$时,电灯 发光,它们是 联的。

答案：
(1)断开
(2)L₁ 和 L₃ 串
(3)L₃
(4)L₂ 和 L₃ 并

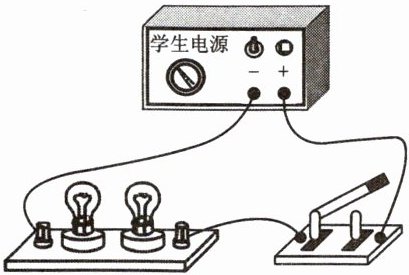

10.一个封闭盒子的上表面有2个接线柱和2个灯座,盒内用导线将它们相连。现将2个小灯泡$L_1、$$L_2$分别安装在2个灯座上,按如图所示的方式连接在电路中,电源电压保持不变,不考虑电路故障。下列说法正确的是( )。


A.闭合开关S后,若两灯均发光,则$L_1、$$L_2$一定是串联的
B.闭合开关S后,若灯$L_1$发光$,L_2$不发光,则$L_1、$$L_2$一定是串联的
C.闭合开关S后,若两灯均发光,再将灯$L_1$取下,灯$L_2$不发光,则$L_1、$$L_2$一定是串联的
D.闭合开关S后,若两灯均发光,再将灯$L_2$取下,灯$L_1$不发光,则$L_1、$$L_2$一定是并联的

答案： C
