《2025年课堂作业武汉出版社九年级物理上册人教版》

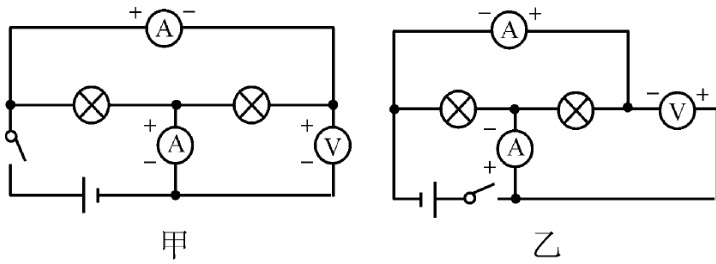

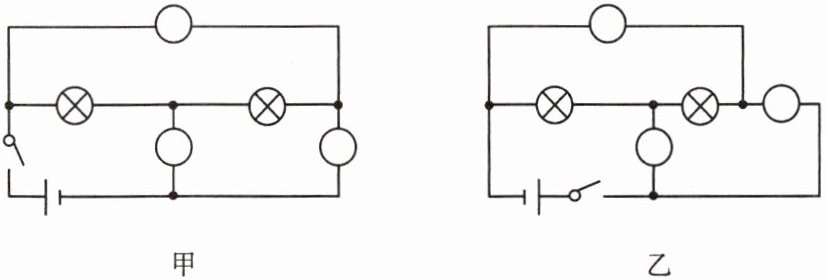

3. 在图甲、乙所示电路的“○”里填上电流表或电压表的符号,并在符号两端标上“＋”“－”,填上后要求两灯并联连接,且都能发光。
甲 乙

答案：

4. 在如图所示的电路中,要使滑动变阻器的滑片向左移动时,灯光变暗,请你用笔画线代替导线将滑动变阻器连入电路。

甲 乙

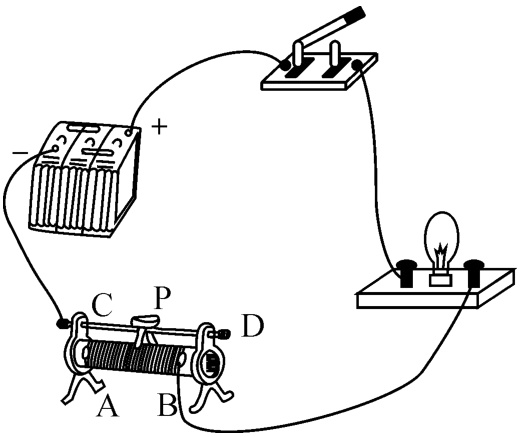

答案：

5. 在图甲、乙所示的电路中,有一根导线尚未连接,请用笔画线代替导线补上。要求：闭合开关S后,向左移动滑动变阻器的滑片,电流表的示数变大,灯变亮。

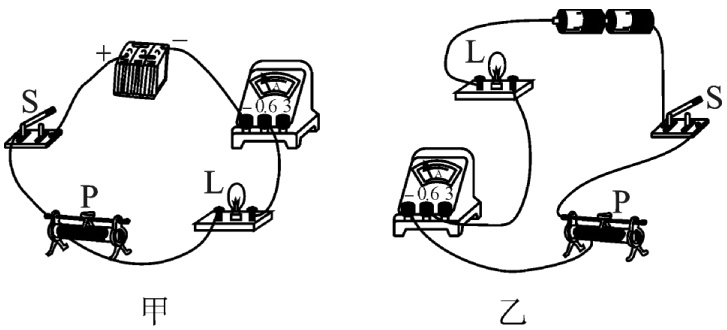

答案：

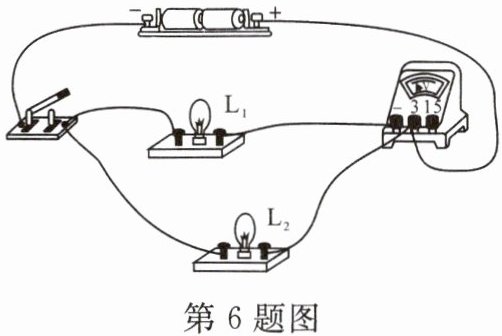

6. 在如图所示的电路中,只改动一根导线,使电路成为串联电路,并使电压表测量灯$L_2$的电压,在改动的导线上打“×”,然后画出正确的导线连接。

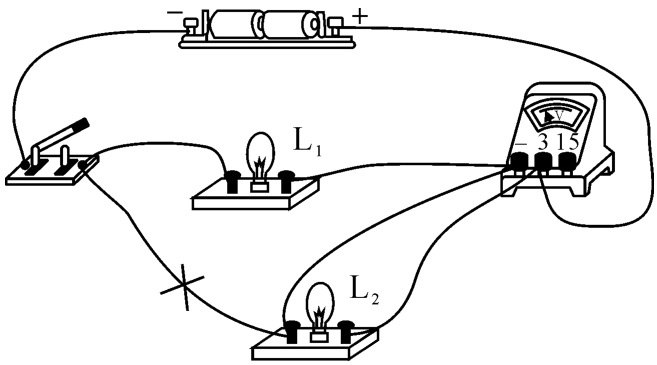

答案：

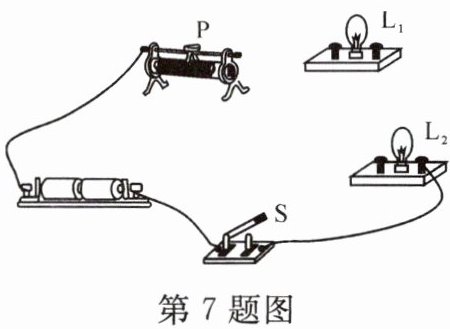

7. 如图所示的电路是练习使用滑动变阻器改变灯泡亮度的未完成电路,请用笔画线代替导线完成电路连接。要求：开关同时控制两灯,滑动变阻器只控制$L_1$的亮度,导线不能交叉。

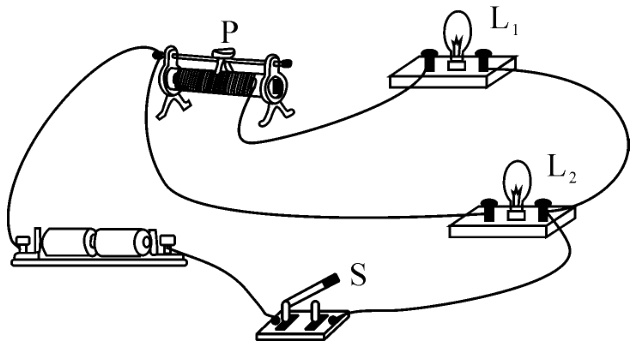

答案：
