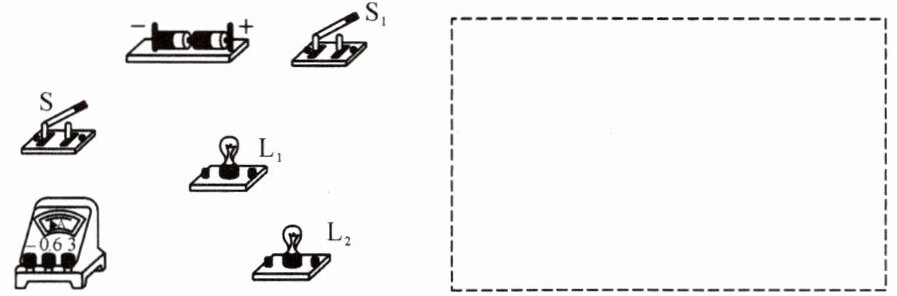

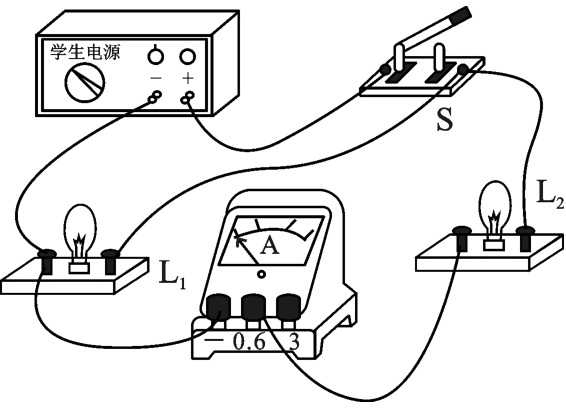

8. 利用如图所示的元件组成电路,要求：①开关S控制两灯；②开关$S_1$只控制灯$L_1；$③电流表只测通过灯$L_2$的电流。在虚线框中按要求画出电路图,并用笔画线代替导线连接图中的元件。
□

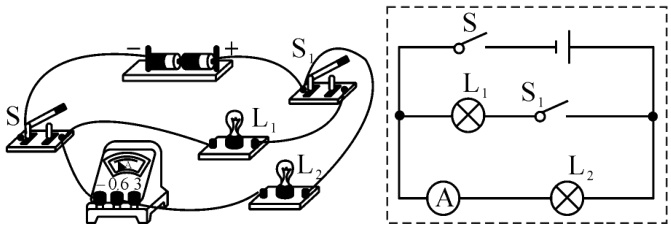

答案：

9. 在如图所示的电路中,有两根导线尚未连接,请按要求将导线补充完整。

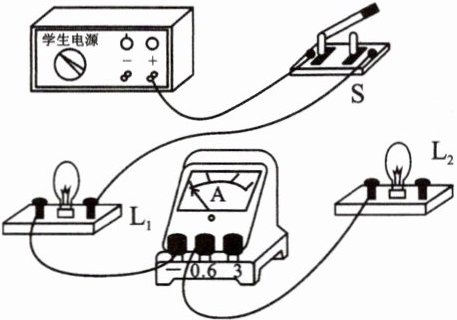

$(1)L_1$与$L_2$并联,电流表测通过$L_2$的电流。
(2)开关S同时控制$L_1$与$L_2。$

答案：

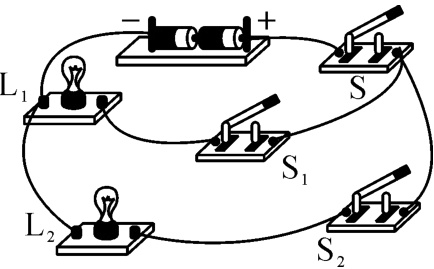

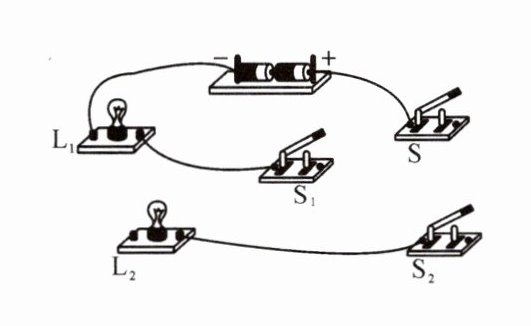

10. 请根据下表中给出的信息,用笔画线代替导线将图中实物图补充连接成完整电路图。

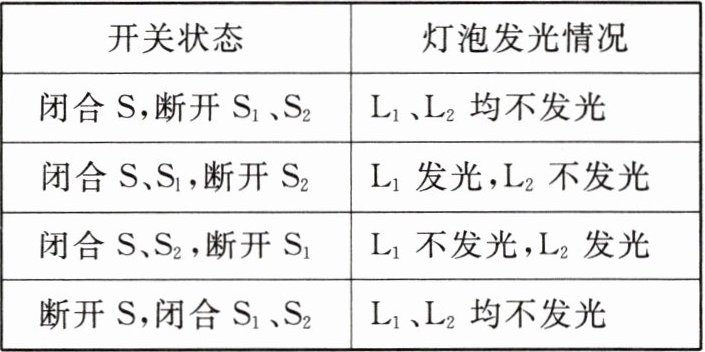

| 开关状态 | 灯泡发光情况 |
| 闭合S,断开$S_1、$$S_2 $|$ L_1、$$L_2$均不发光 |
| 闭合S、$S_1,$断开$S_2 $|$ L_1$发光$,L_2$不发光 |
| 闭合S、$S_2,$断开$S_1 $|$ L_1$不发光$,L_2$发光 |
| 断开S,闭合$S_1、$$S_2 $|$ L_1、$$L_2$均不发光 |

答案：

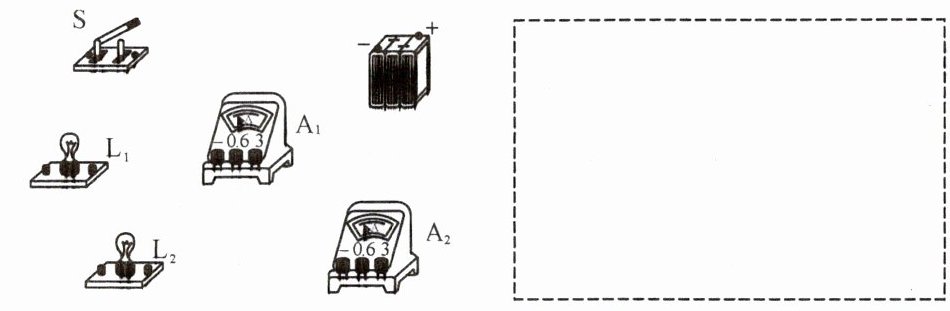

11. 现有如图所示的器材,要求设计一个电路,使灯泡$L_1、$$L_2$并联,电流表$A_1$测灯泡$L_1$的电流,电流表$A_2$测干路中的电流,开关同时控制两盏灯。请按要求在图中把实物连接起来(两灯泡电流均为0.4 A),并在虚线框中画出相应电路图。
□

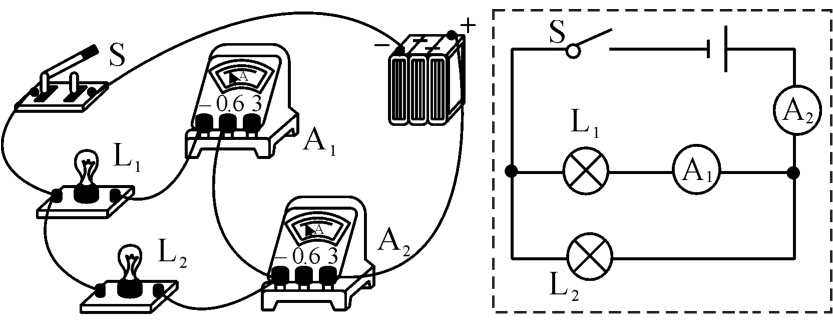

答案：
