《2025年课堂作业武汉出版社九年级物理上册人教版》

18. 用所学过的知识回答下列电路问题。

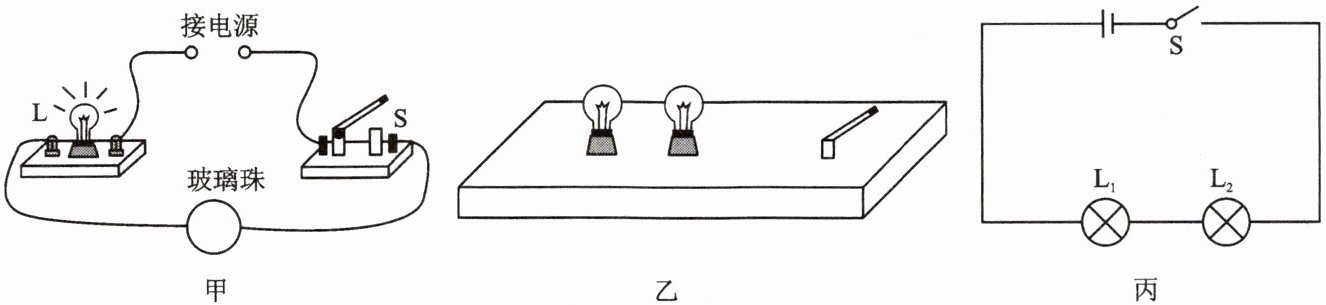

（1）如图甲所示，把玻璃珠接入电路中，闭合开关S，发现小灯泡L不发光，说明玻璃珠是________；现给玻璃珠加热，当玻璃珠加热到红炽状态时，发现小灯泡L发光，说明处于红炽状态的玻璃珠是________。（均选填“导体”或“绝缘体”）
（2）图乙所示的是一个封闭的电路盒，盒面上有两个灯泡和一个开关，拨动开关，两个灯泡要么一起亮，要么一起灭。
①有一位同学说，这两个灯泡是串联的，大家认为这位同学的看法________（选填“一定”或“不一定”）正确，理由是________。
②不打开盒子，也无任何辅助器材，一位同学用以下方法即可判断出两个灯泡的连接方式，请大家帮他把方法补充完整：取下其中一个灯泡，若另一个灯泡仍发光，则是________；若另一个灯泡不发光，则是________。（均选填“串联”或“并联”）
（3）物理实验时，同学们把两个小灯泡串联接在用干电池做电源的电路中：
①小明连接好如图丙所示电路后，闭合开关S，他发现L₁、L₂两个灯泡都不亮，他用手按一下灯泡L₁，L₁、L₂仍然都不亮；按一下灯泡L₂，L₁、L₂都亮，松开后L₁、L₂又都不亮，则故障可能是________（选填“L₁灯丝断了”“L₂灯丝断了”“L₁短路”“L₂短路”或“L₂与灯座接触不良”）。
②排除故障后，闭合开关两灯同时亮，断开开关两灯同时灭；小明将开关S换接到L₁和L₂之间，闭合开关后，观察到的现象是________（选填“L₁先亮，L₂后亮”“L₂先亮，L₁后亮”或“L₁、L₂同时亮”）。

答案：
(1)绝缘体　导体　
(2)①不一定　可能是并联的，开关在干路上　②并联　串联
(3)①L₂与灯座接触不良　②L₁、L₂同时亮
