15.在连接串联和并联电路的实验中：

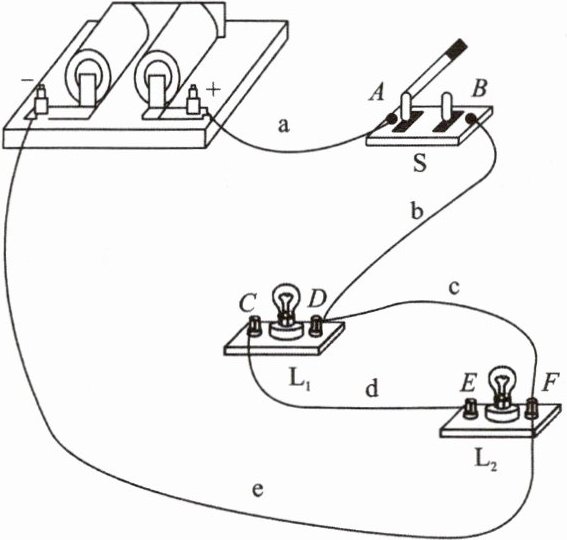

(1)小刚连接了如图所示的电路,如果闭合开关,两个灯泡都将 (选填“不会发光”或“会被烧坏”),出现 (选填“开路”或“短路”)现象。
(2)小刚同学想将电路全部拆散,重新连接。小强认为只需拆除c这一根导线,就能成为两灯 (选填“串联”或“并联”)的正确电路。小强将多余的c导线拆除以后,闭合开关S时,小灯$L_1、$$L_2$都不亮。用一段导线的两端接触A、B两点时,两灯都不亮；接触C、D两点时,两灯也不亮；接触E、F两点时,只有灯$L_1$亮。对此,下列说法正确的是( )。
A.灯$L_1$开路
B.灯$L_2$开路
C.开关S开路
D.灯$L_2$短路
(3)小壮认为,在小刚连接的电路中,如果将某根导线的一端移接到另一位置,电路就能成为两灯并联的正确电路了。请在下图中将要移接的导线上打“×”,并画出改动后的导线。

答案：

(1)不会发光 短路
(2)串联 B

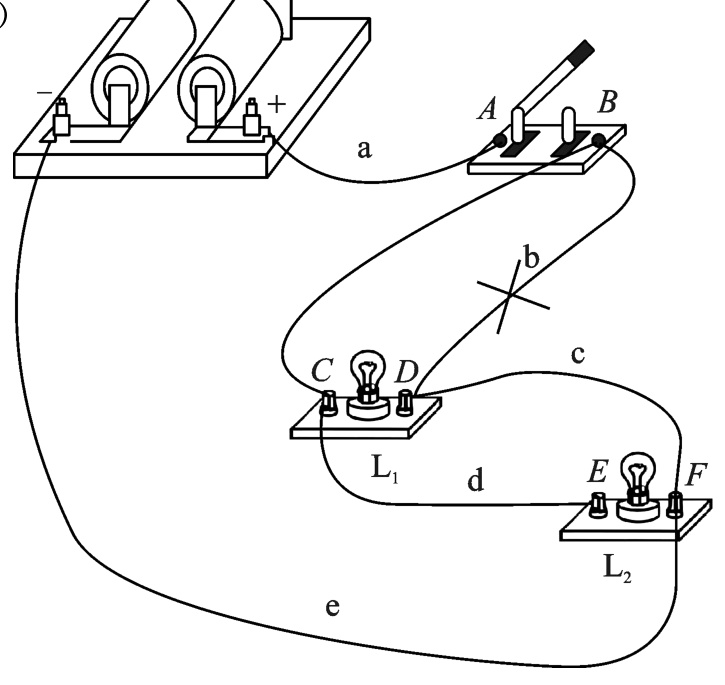

(3)
