《2025年课堂作业武汉出版社九年级物理上册人教版》

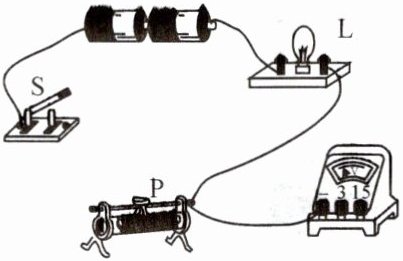

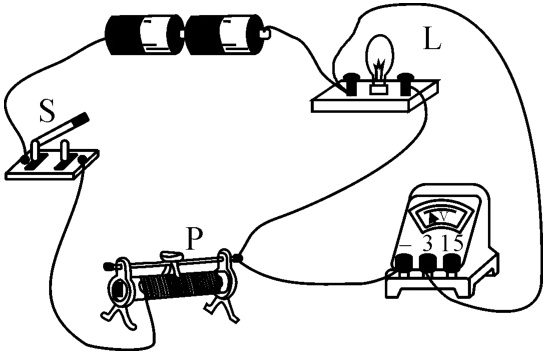

8. 如图,电路中有两根导线尚未连接,请用笔画线代替导线补上。要求：①电压表测小灯泡两端的电压；②闭合开关S,向左端移动滑片P,小灯泡变亮。

答案：

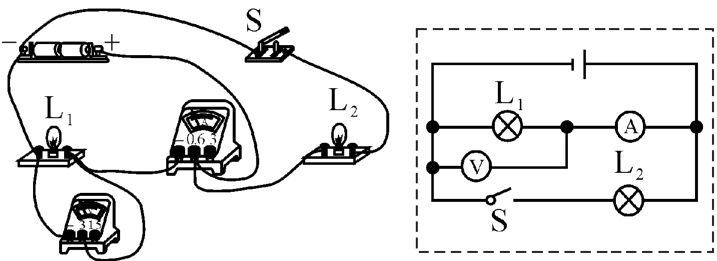

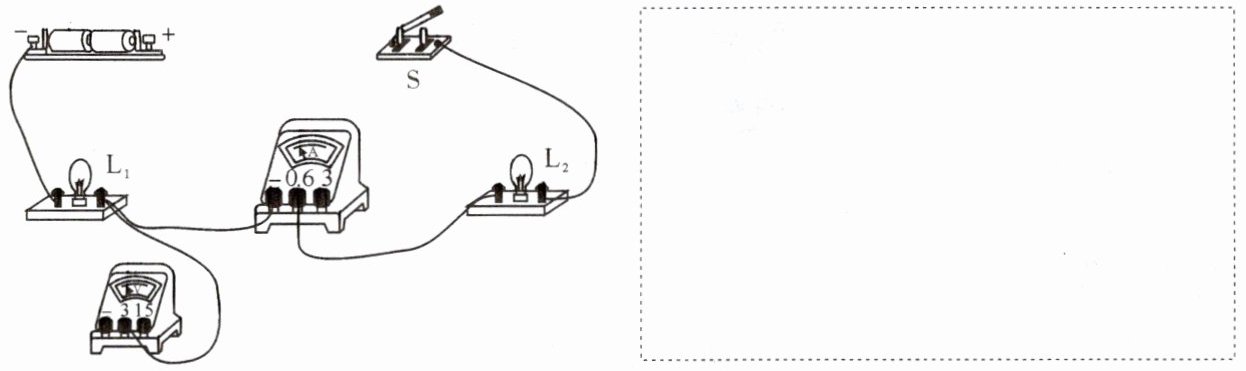

9. 如图,电路中有三根导线尚未连接,请用笔画线代替导线补上。要求：开关控制$L_2,$电压表连接正确,电流表仅测$L_1$的电流,并在虚线框中画出对应的电路图。

答案：

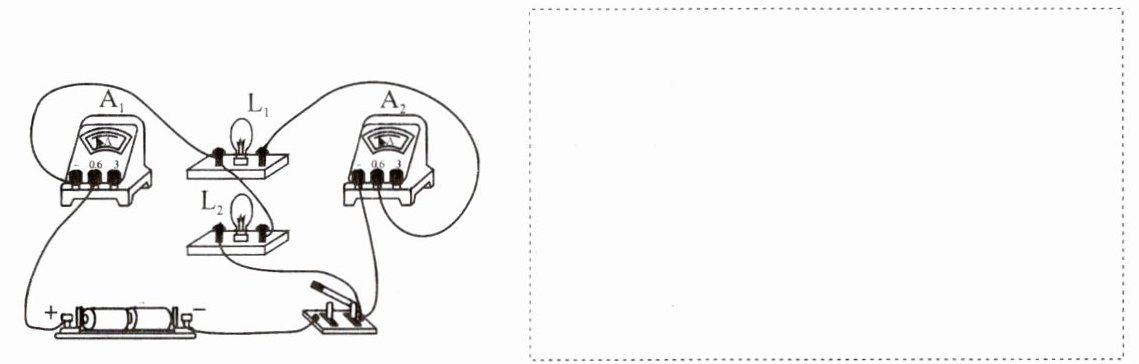

10. 在如图所示的电路中,闭合开关后,电流表$A_1$的示数为0.5 A,电流表$A_2$的示数为0.32 A。

(1)请在虚线框中画出相应的电路图。
(2)通过小灯泡$L_1$的电流是 A,通过小灯泡$L_2$的电流是 A。

答案：

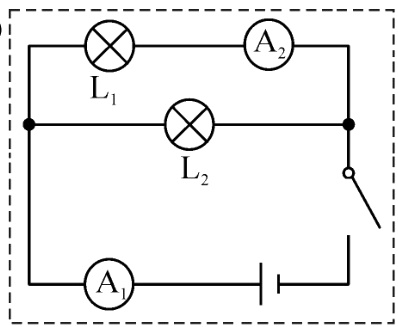

(1)
(2)0.32 0.18

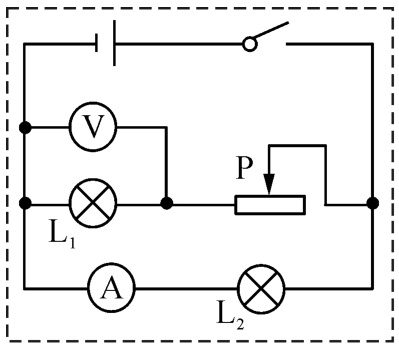

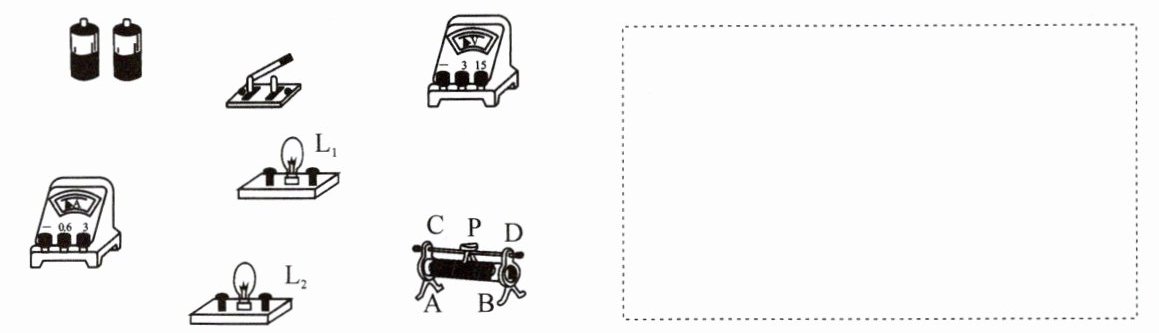

11. 在下列图中,要求用电流表测量灯泡$L_2$中的电流(0.3 A),电压表测量灯泡$L_1$的电压$,L_1、$$L_2$并联,变阻器调节$L_1$的亮度,开关控制整个电路,将符合要求的电路图画在虚线框内,并将实物连接起来。

答案：
实物图略。
