《2025年课堂作业武汉出版社九年级物理上册人教版》

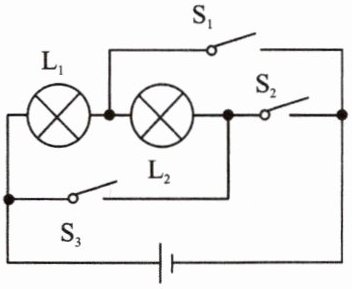

4.在如图所示的电路中,为使灯$L_1$与$L_2$并联,应( )。


A.闭合开关$S_1、$$S_2,$断开$S_3$
B.闭合开关$S_1、$$S_3,$断开$S_2$
C.闭合开关$S_2、$$S_3,$断开$S_1$
D.同时闭合开关$S_1、$$S_2、$$S_3$

答案： B

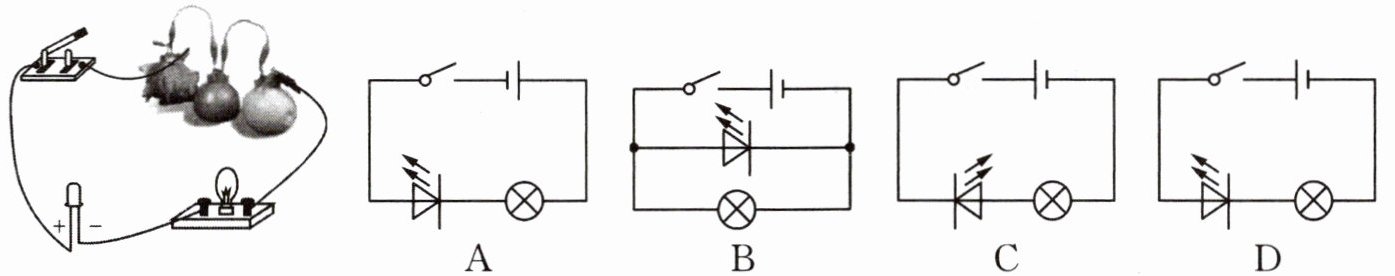

5.下图是由一个小灯泡、一个LED(发光二极管)、水果电池、一个开关组成的电路。闭合开关,小灯泡和LED都发光,则对应的电路图为( )。
A
B
C
D

答案： D

6.一种声光报警器的电路如图所示。闭合开关$S_1$和$S_2$后,会出现的现象是( )。


A.灯亮,铃不响
B.灯不亮,铃响
C.灯亮,铃响
D.灯不亮,铃不响

答案： A

7.某玩具汽车的电路如图所示,M表示玩具汽车的电动机。下列说法正确的是( )。


A.开关$S_1$控制整个电路
B.开关$S_2$控制整个电路
C.电动机、灯泡可以独立工作
D.电动机与灯泡是串联的

答案： C

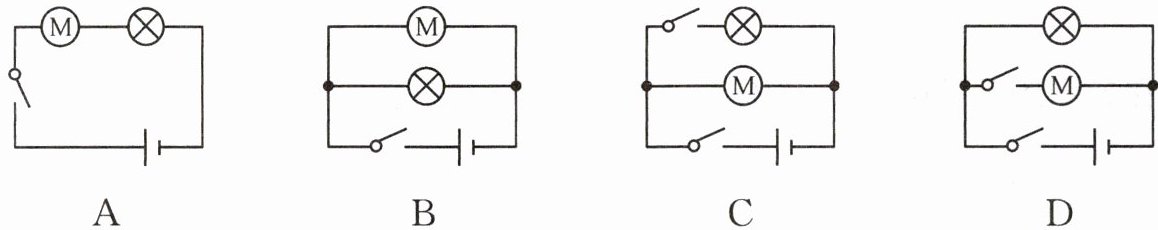

8.教室里投影仪的光源是强光灯泡,发光时温度很高,必须用风扇给予降温。为使灯泡不因过热被烧坏,要求：带动风扇的电动机启动后,灯泡才能通电发光；风扇不转,灯泡不能发光。则如图所示设计的四个简化电路图中最符合要求的是( )。
A
B
C
D

答案： C
