《2025年课堂作业武汉出版社九年级物理上册人教版》

7. 在如图所示的电路中,电压表$V_1$、$V_2$、$V_3的示数分别为U_1$、$U_2$、$U_3$,电流表$A_1$、$A_2的示数分别为I_1$、$I_2$,那么下列关系正确的是( )。

A.$U_2= U_1+U_3$,$I_1= I_2$
B.$U_1= U_2= U_3$,$I_1= I_2$
C.$U_1+U_2= U_3$,$I_1＜I_2$
D.$U_2= U_1+U_3$,$I_1＞I_2$

答案： A

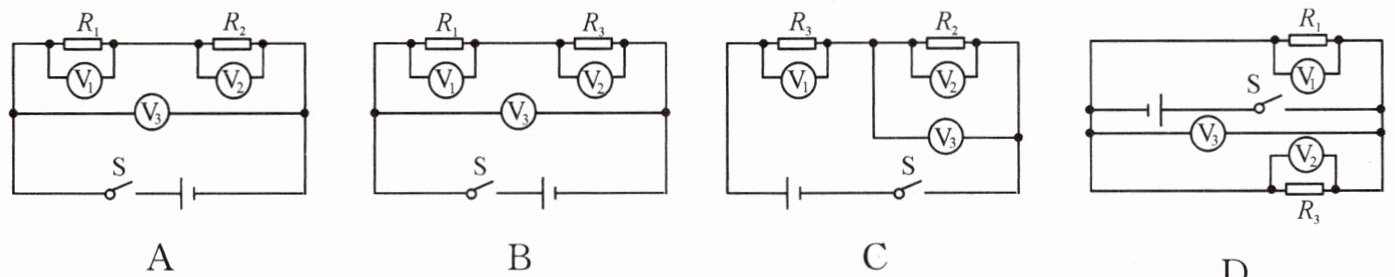

8. 在探究电路的电压规律时用了图中的某个电路,已知$R_1= R_2＜R_3$,电压表$V_1$、$V_2和V_3$的读数分别为1.0 V、1.5 V和2.5 V。实验时的电路图应是( )。

答案： B

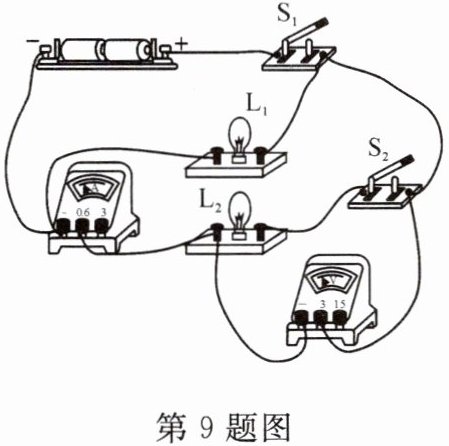

9. 在如图所示的电路中,闭合开关$S_1和S_2$,灯泡$L_1和L_2$均发光,下列说法正确的是( )。

A.电流表测量干路的电流
B.电压表示数等于$L_1$两端的电压
C.只断开$S_2$,电流表示数不变
D.只断开$S_2$,电压表示数变为零

答案： B

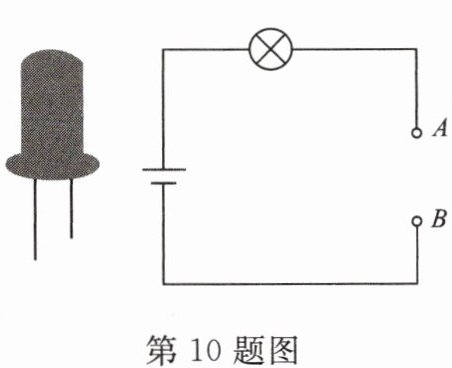

10. 发光二极管(简称LED)及其电路如图所示,当电流从较长的引脚流入时,发光二极管和小灯泡都发光；当电流从较短的引脚流入时,发光二极管和小灯泡都不发光。根据上述实验现象判断,两种情况下LED的电阻______(选填“相同”或“不相同”)。其额定电压通常都比较小,在家庭电路中需要与保护电阻______(选填“串联”或“并联”)才能正常工作。

答案： 不相同 串联
