《2025年全效学习同步学练测九年级物理全一册人教版》

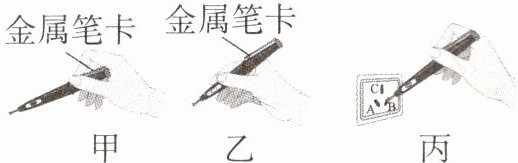

2. 小明将一个电热水器接入电路时，家里的空气开关“跳闸”了。他猜想空气开关“跳闸”的原因可能是电热水器短路或电路____。如图甲、乙所示为小明手拿测电笔检测电路的示意图，其中正确的是____；当故障排除，家里“送上”电后，小明将测电笔插入墙上三孔插座的 B 孔时（如图丙），测电笔氖管____（选填“发光”或“不发光”）。

答案： 2.总功率过大 甲 发光

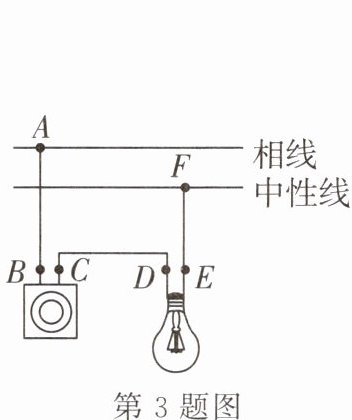

3. 小明家正在使用微波炉、电磁炉、电饭锅和电热水器等家用电器，当小明用遥控器打开空调时，空气开关(选填“空气开关”或“漏电保护器”)立刻切断电路，原因可能是用电器总功率过大。如图所示，闭合开关，电灯不亮，用测电笔接触 $ D $、$ E $ 两点时氖管均发光，接触 $ F $ 点时氖管不发光，该电路故障是EF 间断路。

答案： 3.空气开关 总功率过大 EF 间断路

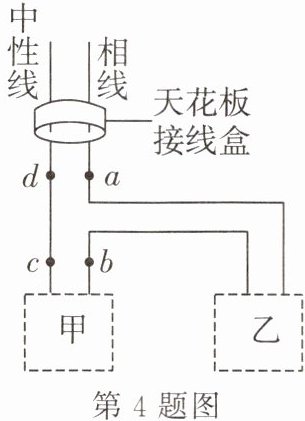

4. 如图所示的家庭电路，两虚线框中连入了电灯和开关，则方框中为开关；闭合开关后，若电灯发光，使用测电笔接触 $ a $、$ b $、$ c $、$ d $ 四点时，氖管发光的点有；若发现电灯不亮，使用测电笔接触 $ a $、$ b $、$ c $ 三点时试电笔的氖管均发光，接触 $ d $ 点时测电笔的氖管不发光，则该电路的故障为。

答案： 4.乙 a、b cd 间断路

1. 电动自行车因为具有轻便、快捷和环保等优点备受大家喜爱，然而电动车带来的安全问题也很严重。小明和学习小组同学展开了“安全的电动车”的项目化学习活动。下面是该小组同学交流的实践过程，请帮助完成下列内容：
【项目分解】
(1)了解电动车上的安全措施。
(2)设计安装车库充电插座。
【项目实施】
(1)了解“蓄电池”。电池说明书上的部分内容(注：额定电压：36 V、“电池容量 10 A·h”，电能转化为机械能的效率 $ \eta = 75\% $)。若电池充满电后，储存的能量是1.296×10⁶J，若电动自行车在平直的公路上匀速行驶时受到的平均阻力为 40 N，则蓄电池充满一次电，该电动自行车最多连续行驶的距离是24300m。

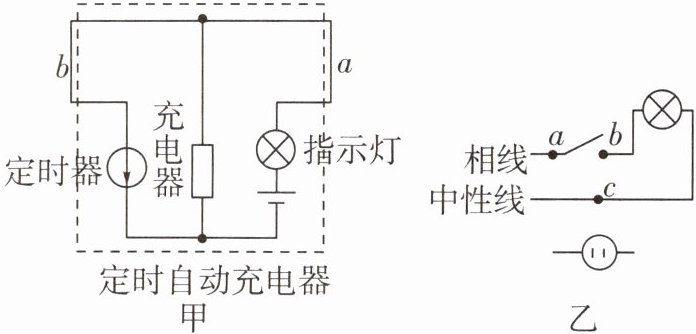

(2)深入了解。电动自行车电池不能长时间充电，为了电动自行车的充电安全，小组设计了如图甲所示的定时充电器。用定时器控制充电时间，当定时器中有电流通过时，充电就会被断开。针对该充电器的设计方案，下面说法正确的是C。
A. 定时器与充电器串联
B. 充电时定时器在电路中相当于一根导线
C. 停止充电时充电器在电路中处于被短路状态
D. 如果在 $ b $ 处安装一个开关 $ S $，断开此开关则停止充电
【项目拓展】
(3)近年电动车在楼道内充电造成火灾事故频发。很多小区已经禁止电动车进入楼内。小明想在自家的小车库内充电，发现车库内只安装了电灯，没有插座，于是小明想在如图乙所示的原有线路上安装一个双孔插座，应在 $ a $、$ b $、$ c $ 三处中哪两处之间安装，可以使灯和插座独立工作且开关只控制灯，画出电路图。

答案：
1.
(1)1.296×10⁶ 24 300
(2)C
(3)
