项目提出
当人们在台灯下看书时，如果感觉灯光太亮，有点刺眼，可以通过调光装置改变台灯的亮度。实际的调光台灯电路是比较复杂的。你可以运用本章所学的知识制作一盏简易调光台灯，达到调节灯光亮度的目的。
任务之一 设计调光台灯电路
1. 确定电路元件
电路的基本元件有四个，电源、开关、导线和用电器。调光台灯主要由电源、调光器、灯泡和导线等组成。调光器是核心部件，它通过改变电路中的电阻来调节灯泡的亮度。常见的调光器有滑动变阻器、光敏电阻等。
2. 设计电路图
利用所学的电学知识，在虚线框内设计一个亮度可以调控的台灯电路。（用两节干电池做电源）
任务之二 准备材料与工具
1. 材料
(1)电源：选用干电池组，3节5号电池串联，可以提供4.5V电压。

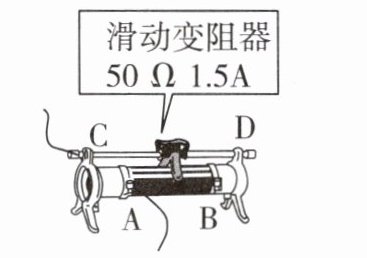

(2)滑动变阻器：铭牌如图所示，则该滑动变阻器电阻的最大值是50Ω，能通过最大电流为1.5A。当滑片向D端移动时，它接入电路的电阻值变大(选填“变大”“变小”或“不变”)。

（3）灯泡：可选择小功率的LED灯泡。
（4）导线、开关灯座。
2. 工具
电烙铁及焊锡、胶水、剪刀等。

答案：
任务一1. 开关　用电器　电阻
2.
任务二
1.
(1)4.5　
(2)50　1.5　变大

任务之三 组装调光台灯

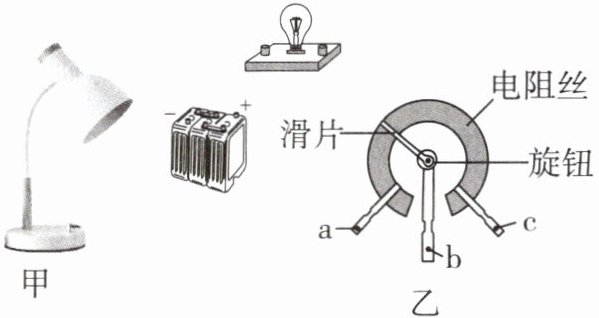

如图甲是生活中常见的亮度可调的台灯，电位器是调节其亮度的装置，顺时针旋动电位器旋钮时灯会变亮，图乙是模拟台灯工作的电路图，a、b、c为电位器的三个接线柱。请你用笔画线代替导线完成电路的连接。

答案：
任务三

任务之四 测试与调试

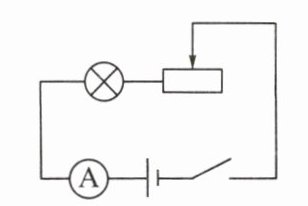

1. 小明使用了电流表检测模拟电路，如图所示。闭合开关后，无论怎么移动滑动变阻器的滑片，灯都不亮，电流表示数为零，已知只可能是灯或滑动变阻器出故障，该电路出现的故障可能是灯泡____或者滑动变阻器____。（两空均选填“短路”或“断路”）为进一步确定故障，他将一个电压表正确并联在灯泡两端，判断如下：____。

答案： 任务四1.断路　断路　若电压表无示数，则滑动变阻器断路;若电压表有示数且近似等于电源电压，则灯泡断路
