《2025年全效学习同步学练测九年级物理全一册人教版》

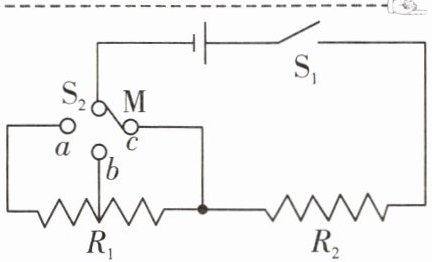

11. (多选)严寒冬季，我国北方哨兵脚上穿有电热靴，靴内加热电路如图所示。电源电压恒定，$S_{2}$为三挡旋钮开关(金属片$M$可分别拨至$a$、$b$、$c$处)，电阻丝$R_{1}$、$R_{2}$规格相同且阻值不变，$b$为电阻丝$R_{1}$的中点的接口。这只电热靴低温挡的功率为$12\space W$，则(BD)


A.开关$S_{2}$接$c$时电热靴功率最小
B.该电热靴利用了电流的热效应
C.中温挡的功率为$18\space W$
D.高温挡的功率为$24\space W$

答案： 11.BD

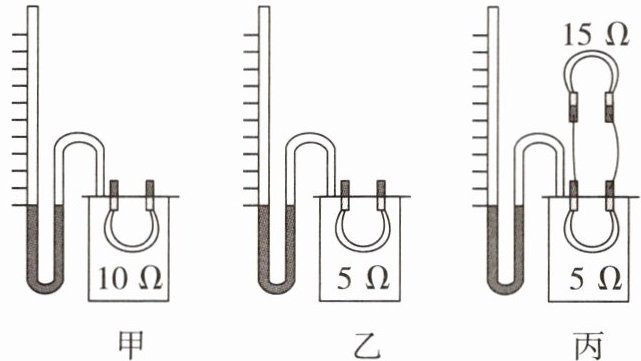

12. 在探究电热与哪些因素有关的实验装置中，甲、乙、丙三个透明容器中密封着初温、质量相同的空气。实验小组的同学猜想：电热可能与通过导体的电流、导体的电阻和通电时间有关，他们利用如图所示的器材进行了探究实验。

（1）实验中通过观察____来比较电流通过电阻丝产生热量的多少；
(2)选用甲、乙组合，并将它们串联接到电源两端进行实验，可以探究电热与电阻的关系，通电一段时间后，左(选填“左”或“右”)侧容器产生的热量更多；
(3)选用乙、丙组合，串联接到电源两端进行实验，可以探究电热与电流的关系，其中电阻的作用是分流，乙、丙两容器中的电阻丝在相等的时间内产生的热量之比为16:9；
(4)选用乙、丙组合，串联接到电源两端进行实验，发现乙装置$U$形管中液面无高度差，丙装置$U$形管中液面有高度差，产生此现象的原因可能是乙装置漏气。

答案： 12.
(1)U形管内的液面高度差
(2)甲、乙 串 左
(3)电流 分流 16:9
(4)乙装置漏气

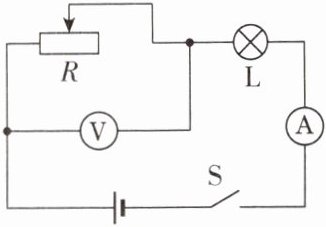

13. 如图所示，电源电压为$6\space V$且保持不变，小灯泡$L$标有“$6\space V\space 3.6\space W$”的字样，将滑片移到最右端，闭合开关$S$，电流表示数为$0.2\space A$，忽略温度对灯丝电阻的影响。求：
（1）灯泡正常发光时的电阻；
（2）滑动变阻器的最大阻值；
（3）将滑片移到某位置，电压表示数为$1\space V$，滑动变阻器电阻丝$1\space min$内产生的热量。

答案： 13.解：
(1)灯泡的电阻为$R_{L}=\frac{(U_{额})^{2}}{P_{L额}}=\frac{(6V)^{2}}{3.6W}=$
$10\Omega。$
(2)开关闭合，变阻器滑片滑到最右端时，变阻器连入
电路的阻值最大。此时，变阻器与小灯泡串联，电路的总
电阻为$R_{L}+R=\frac{U}{I}=\frac{6V}{0.2A}=30\Omega。$
变阻器连入电路的阻值(最大阻值)为$R=30\Omega-$
$R_{L}=30\Omega-10\Omega=20\Omega。$
(3)变阻器与灯泡串联，当变阻器两端电压为1V时，
电路中的电流为$I'=\frac{U'}{R_{L}}=\frac{U-U_{R}}{R_{L}}=\frac{6V-1V}{10\Omega}=0.5A。$
1min内电流通过变阻器产生的热量为$Q=I'^{2}Rt=U_{R}I't=$
1V×0.5A×60s=30J。

14. 如图是玩具汽车上的控制电路，对其进行测量和研究发现：电动机的线圈电阻为$1\space \Omega$，保护电阻$R$为$4\space \Omega$，当闭合开关$S$后，两电压表的示数分别为$6\space V$和$2\space V$，则此时电动机的功率为2$W$，通电时间$5\space min$，产生的热量为75$J$。若转轴被卡住而使电动机不转动，电压表$V_{2}$的示数会变大(选填“变大”“变小”或“不变”)。

答案： 14.2 75 变大
