《2025年全效学习同步学练测九年级物理全一册人教版》

10. 如图所示，灯L₁与L₂串联在由三节蓄电池组成的电源上，先用电压表测灯L₁两端的电压为2.6 V，则选用电压表的测量范围是______V。再测电源电压时，只将电压表接______的一端改接到C，这种接法______（选填“正确”或“不正确”），理由是______。

答案： 10.0~3　B　不正确　电压表的测量范围偏小

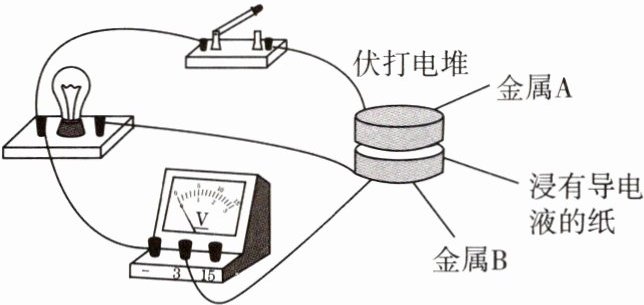

11. 跨学科实践 小明自制“伏打电堆”并连接了如图所示的电路。闭合开关S，小灯泡发光，电压表指针右偏，则()

A.金属B是电源的负极
B.“伏打电堆”将内能转化为电能
C.若小灯泡断路，电压表仍有示数
D.若断开开关，A、B两金属间没有电压

答案： 11.C

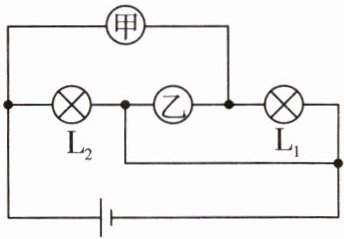

12. (多选)如图所示电路中，小灯泡L₁和L₂均正常发光，则下列说法正确的是()

A.L₁和L₂串联在电路中
B.L₁和L₂并联在电路中
C.甲是电流表，乙是电压表
D.甲是电压表，乙是电流表

答案： 12.BC

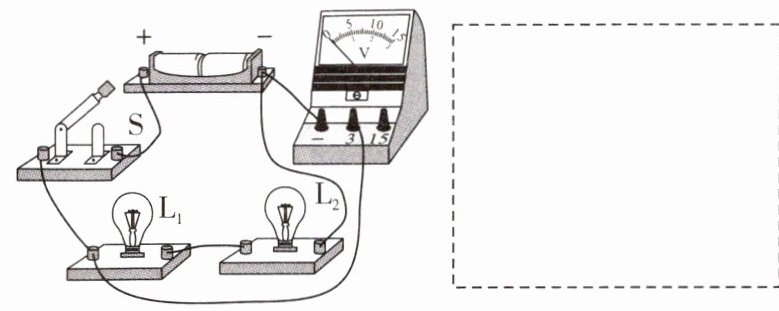

13. 教材改编 如图所示是小明所连的电路，他要测L₂两端的电压，有一根导线接错了。
（1）请找出接错的导线打“×”，并重新画一条正确的导线。
（2）在虚线框中画出正确接线的电路图。

答案：
13.
(1)

(2)

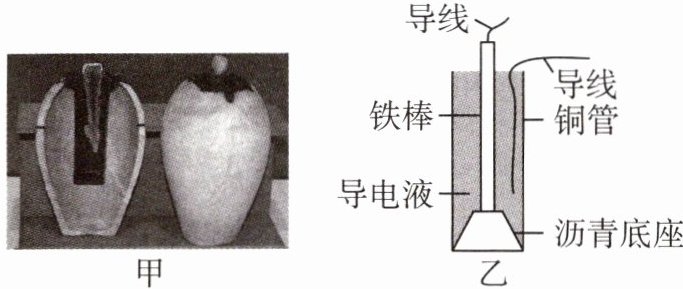

14. 项目化学习 如图甲所示的“巴格达电池”是在伊拉克巴格达地区一个距今大约两千年的村庄遗址上发现的，代表着人类对技术和科学的追求。小晋在老师的帮助下，模仿“巴格达电池”，在铜管中插入一根铁棒，并用沥青底座将铁棒与铜管底部隔开，再在铜管中倒入导电液，自制了一个电池(如图乙所示)，他想确定该电池的铁棒和铜管哪个是正极，请你帮小晋设计一个实验进行判断。(合理即可)
(1)添加的实验器材：电压表；
(2)实验步骤：将连接铜管的导线与电压表的正接线柱相连，连接铁棒的导线与电压表的负接线柱进行试触，观察电压表指针偏转方向；
(3)实验结论：若电压表指针正向偏转，则铜管是正极。

答案： 14.
(1)电压表　
(2)正接线柱　试触　电压表指针偏转方向　
(3)正极
